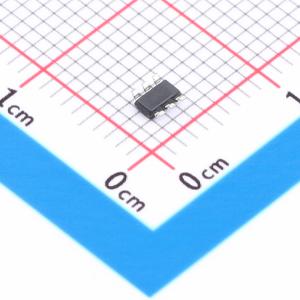

温馨提醒：图片仅供参考，商品以实物为准
TP6130LS6-A
降压型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP6130LS6-A
- 商品编号
- C52205267
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~30V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 410uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
该器件是一款高频、同步整流、降压型开关模式转换器，集成了内部功率MOSFET。它在宽输入电源范围内提供紧凑的解决方案，可实现1.5A的峰值输出电流，并具备出色的负载和线路调整率。该器件仅需极少量的外部通用元件，并采用节省空间的SOT23-6封装。
商品特性
- 宽电源电压范围：4.0V 至 30V
- 保证1.2A连续负载电流
- 2%精度的0.807V基准电压
- 逐周期峰值电流限制
- 瞬时PWM架构以实现快速瞬态响应
- 内部软启动限制浪涌电流
- 电流限制保护
- 内部开关管（上管/下管）低导通电阻：200/150 mΩ
- 固定1.4MHz开关频率
- 符合RoHS和无卤素标准
- 紧凑封装：SOT23-6
应用领域
- 网络设备
- IP摄像头
- 液晶电视
- DSL调制解调器
- 接入点路由器
- 数字电视
- 机顶盒
