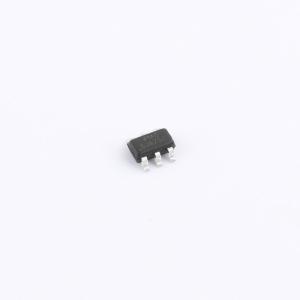

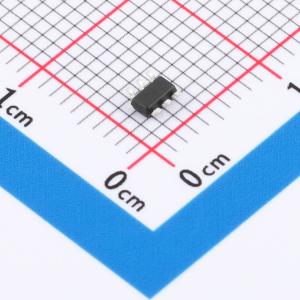

TP6168BS6
高效异步降压转换器，内置开关，具备SKIP控制模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP6168BS6
- 商品编号
- C52205269
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~55V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz~1.4MHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；打嗝限流 |
商品概述
这是一款内置开关的降压型DC/DC稳压器，采用SKIP控制模式，结合低静态电流与高开关频率，可在宽负载电流范围内实现高效率。SKIP模式通过内部功率MOSFET进行短“突发”周期开关电感电流，随后进入休眠周期，此时功率开关关闭，负载电流由输出电容提供。在轻载条件下，突发周期占总周期时间的比例很小，从而最小化平均电源电流，并显著提高轻载效率。
商品特性
- 宽输入电压范围：4.5V~55V
- 高达1A输出电流
- 1.2MHz开关频率
- 典型低至4μA关断电流
- 与低ESR陶瓷输出电容搭配稳定工作
- SKIP模式提供极高的轻载效率
- 0.812V电压基准
- 集成600mΩ高边MOSFET
- 逐周期电流限制保护
- 峰值电流模式，内部补偿
- 热关断保护
- 紧凑型SOT23-6封装
应用领域
- IP摄像头
- 液晶电视
- 智能家居应用
- 电信与数据通信系统
- 以太网供电应用
- 通用电压稳压器与降压转换器
