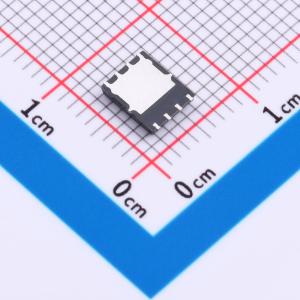

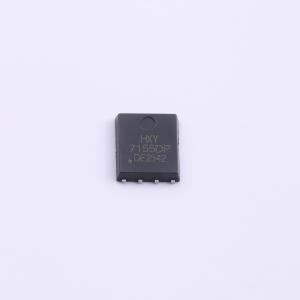

温馨提醒：图片仅供参考，商品以实物为准
SI7155DP-T1-GE3-HXY
P沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款P沟道场效应管（MOSFET），具备40V的漏源电压（VDSS）和100A的连续漏极电流（ID）能力，导通电阻低至3.1mΩ。低RDON有助于减少导通损耗，提升能效，适用于需要大电流开关和功率控制的场景。P沟道结构使其在高端开关应用中驱动较为简便，适合集成在电源管理模块、直流电源转换电路以及电池供电设备的保护电路中。其高电流承载能力和低功耗特性，支持紧凑型高功率密度设计，可用于通信设备、便携式仪器及高性能计算平台的电源系统。
- 商品型号
- SI7155DP-T1-GE3-HXY
- 商品编号
- C52174718
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.169388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.1mΩ@10V | |
| 耗散功率(Pd) | 200W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 195nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 10.733nF | |
| 反向传输电容(Crss) | 697pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 770pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
SI7155DP-T1-GE3采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -40 V
- ID = -100 A
- RDS(ON) < 4.1 mΩ(VGS = -10 V)
应用领域
- 电池保护
- 负载开关
- 不间断电源
