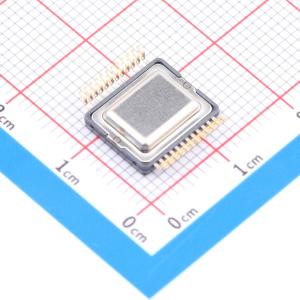

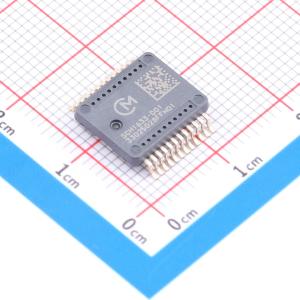

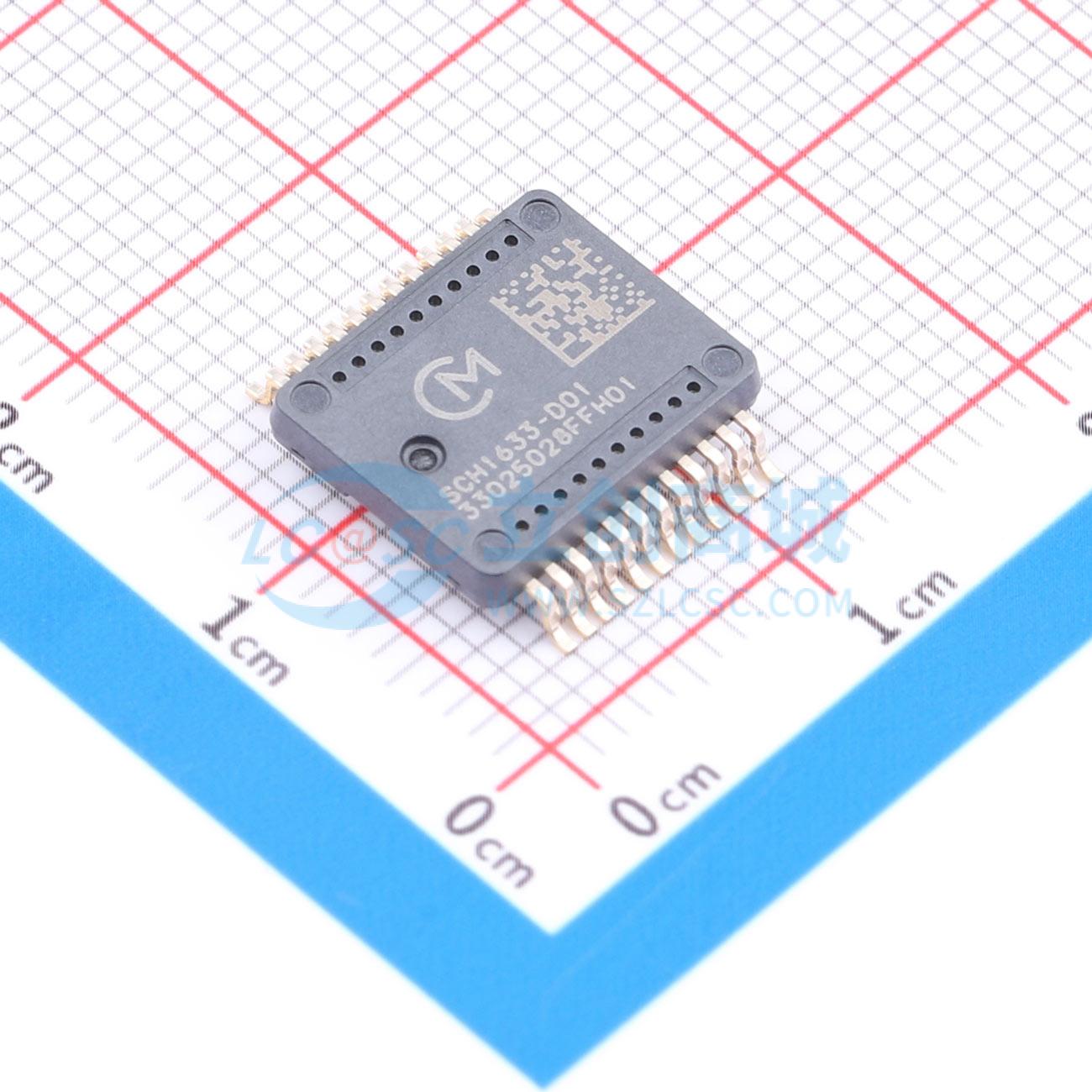

SCH1633-D01

SCH1600 是一款集成了高性能 3 轴角速度和 3 轴加速度计的产品。角速度和加速度传感器元件基于村田成熟的电容式 3D - MEMS 技术。信号处理由单个混合信号 ASIC 完成，该 ASIC 通过灵活的符合 SafeSPI v2.0 的数字接口提供角速度数据。传感器元件和 ASIC 封装在预成型的 SOIC 24 引脚塑料外壳中，确保产品在整个使用寿命内可靠运行。

SCH1600 的设计、制造和测试满足高稳定性、可靠性和质量要求。该组件在温度、湿度和振动条件下输出极其稳定。它符合 AEC - Q100 标准，具备多种先进的自诊断功能。该组件适用于 SMD 安装，并且符合 RoHS 和 ELV 指令。

• 校准后的角速率测量范围为 ±300°/s
• 可选测量范围从 ±300°/s 到 ±62.5°/s
• 校准后的加速度测量范围为 ±80m/s²
• 可选测量范围从 ±80m/s² 到 ±15m/s²
• 冗余数字加速度计通道，动态范围高达 ±260m/s²
• 具备输出插值和抽取选项
• 有多种速率和加速度滤波器选项
• 数据就绪输出、时间戳索引和 SYNC 输入功能，用于时钟域同步
• 工作温度范围为 -40...110°C
• 电源电压为 3.0...3.6V，I/O 电源为 1.7…3.6V
• SafeSPI v2.0 接口
• 可通过 SPI 帧选择 20 位和 16 位输出数据
• 具备广泛的自诊断功能
• 采用 12mm x 14mm x 3mm（长 x 宽 x 高）的 SOIC - 24 倒置外壳，在 PCB 上的占地面积小于 170mm²
• 符合 AEC - Q100 标准
• 符合 ISO26262 标准，针对共因故障达到 ASIL - D 等级

• 高级驾驶辅助系统
• 自动驾驶（AD）
• 惯性导航
• 先进车辆稳定控制系统
• 动态水平限制
