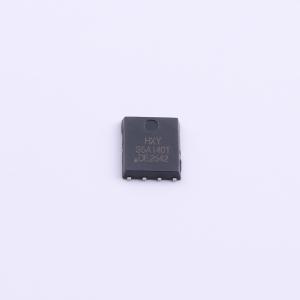

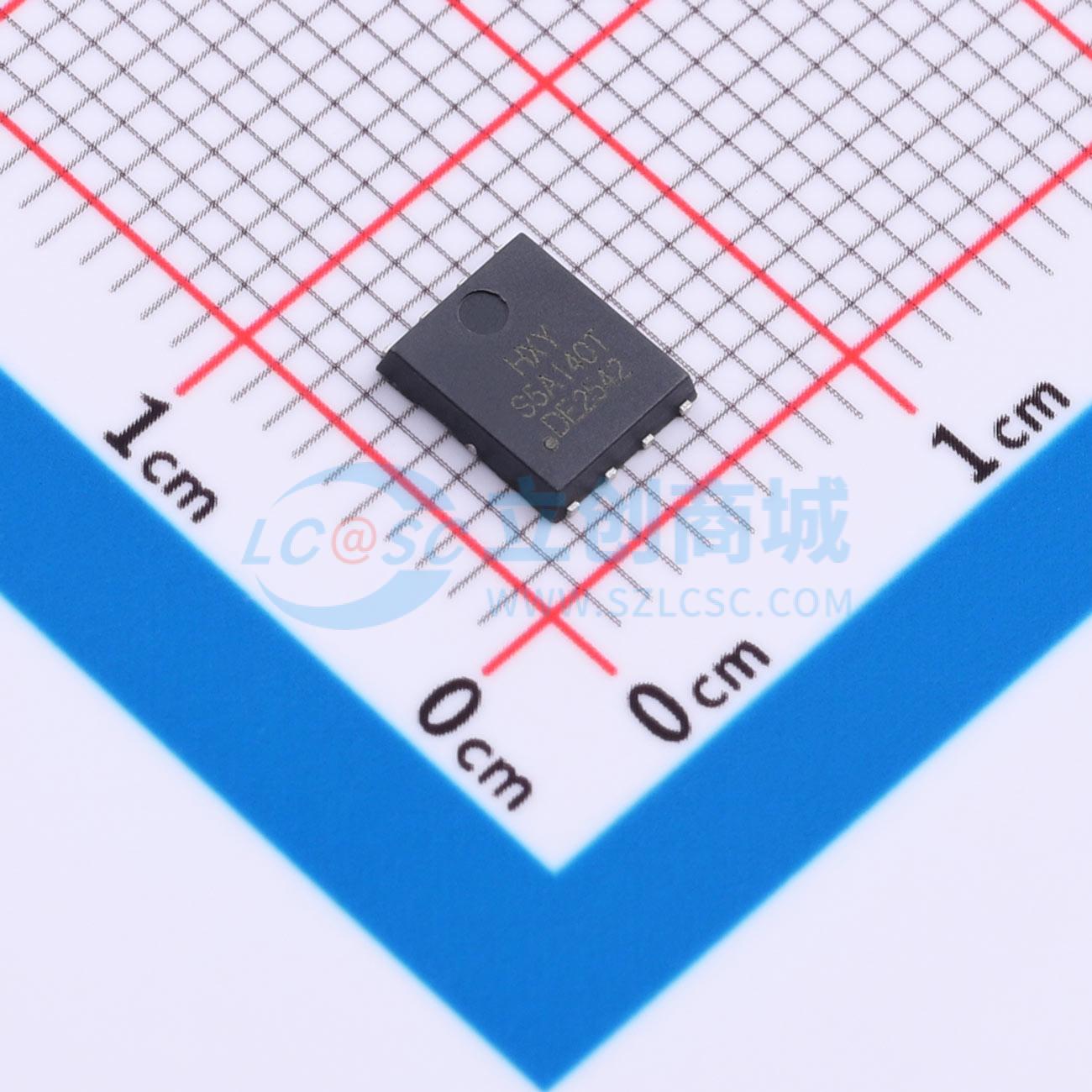

NVMFS5A140PLZT1G-HXY实物图
  • NVMFS5A140PLZT1G-HXY商品缩略图
  • NVMFS5A140PLZT1G-HXY商品缩略图
  • NVMFS5A140PLZT1G-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NVMFS5A140PLZT1G-HXY

NVMFS5A140PLZT1G-HXY

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
该P沟道场效应管(MOSFET)具有40V漏源耐压(VDSS)和100A连续漏极电流(ID)能力,导通电阻低至3.1mΩ,有助于降低导通损耗并提升系统效率。P沟道结构适用于高边开关配置,简化驱动电路设计。其高电流承载能力和低功耗特性,使其适合用于大功率直流电源转换、电池管理系统及多相电压调节模块中。可广泛应用于高性能计算设备、通信电源单元、储能装置以及便携式高功率电子设备的功率控制电路,支持紧凑化与高能效设计需求。
商品型号
NVMFS5A140PLZT1G-HXY
商品编号
C52174746
商品封装
DFN-8L(5x6)​
包装方式
编带
商品毛重
0.162克(g)

商品参数

暂无内容图标

参数完善中

商品概述

该器件采用了全新的先进沟槽技术,具有较低的栅极电荷量,同时保持了较低的导通电阻。 该器件针对开关应用进行了优化,提高了直流/直流转换器的整体效率,并允许在更高的开关频率下运行。

商品特性

  • 漏源电压(VDS) = -30V,漏极电流(ID) = -35A
  • 栅源电压(VGS) = -10V时,漏源导通电阻(RDS(ON)) < 15毫欧
  • 栅源电压(VGS) = -4.5V时,漏源导通电阻(RDS(ON)) < 26毫欧

应用领域

  • 全桥转换器的高端开关
  • LCD显示器的DC/DC转换器

数据手册PDF
