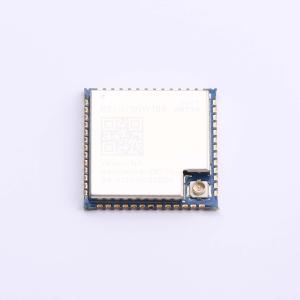

E51-470NW16S(NR)

WI-SUN物联网通信无线模块EFR32FG25远距离mesh自组网470/915MHz

描述: E51系列物联网无线模块是长距离、低功耗传输的Wi-Sun模组，模块采用SiliconLabs的EFR32FG25系列芯片，可在密集的城市峡谷环境中以最小的数据丢失量实现长达0.3~2.5千米的无线广播。同时也支持Wi-SUN现场局域网(FAN)中引入正交频分复用调制技术(OFDM)，可实现高达3.6Mbps高数据带宽。可实现智慧城市、智能公用设施等应用所需的大型网络，其中节点可以数以千计。
品牌名称: EBYTE(亿佰特)
商品型号: E51-470NW16S(NR)
商品编号: C52160452

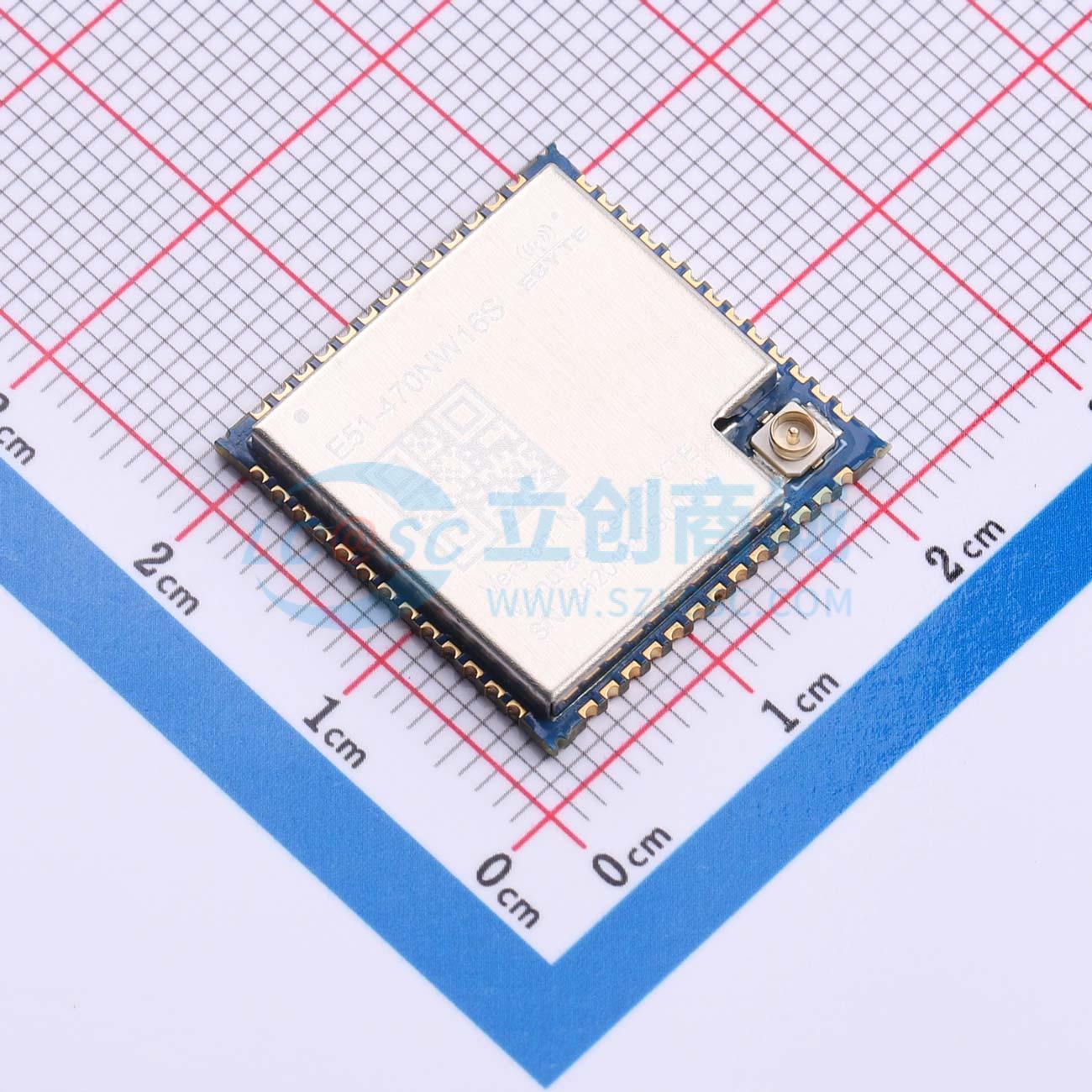

商品封装: SMD,20x20mm
包装方式: 编带
商品毛重: 6.3克(g)

商品参数

商品概述

E51系列模块是长距离、低功耗的Wi-SUN模组，搭载Silicon Labs的EFR32FG25系列芯片，可在密集的城市环境中以最小的数据丢失实现0.3~2.5千米的无线广播。支持在Wi-SUN现场局域网中引入的正交频分复用调制技术，可实现高达3.6 Mbps的高数据带宽。数据速率的提高有助于实现智慧城市、智能公用设施等需要大型网络的应用，其中节点数量可达数千个。该系列模块包含四个型号，封装尺寸相同、引脚兼容，接口资源丰富，支持用户二次开发，可广泛应用于物联网行业。

商品特性

符合IEEE Wi-SUN标准协议
通信速率可达50~2400 Kbps
支持移动节点，实现数据可靠传输
支持并发通信和智能网络拓扑
支持自动跳频，显著提高通信抗干扰能力
支持千点组网，满足大规模组网应用需求
工作频段覆盖470-510 MHz或860-925 MHz
采用高性能32位97.5 MHz ARM Cortex®-M33内核，具有DSP指令和浮点单元
高达1152 kB的闪存程序内存
高达256 kB的RAM数据内存
发射功率高达+16 dBm
提供多达35个带输出状态保持和异步中断功能的通用I/O引脚
集成模数转换器，支持12-bit @ 1 Msps和16-bit @ 76.9 ksps
包含2个模拟比较器
包含2通道数模转换器
集成低能耗传感器接口
包含16通道DMA控制器
包含12通道周边反射系统
包含6个带3个比较/捕获/PWM通道的16位定时器/计数器
包含2个带3个比较/捕获/PWM通道的32位定时器/计数器
包含32位实时计数器
包含用于波形生成的24位低能耗定时器
包含2个看门狗定时器
包含1个USB2.0全速端口
包含5个EUSART，其中EUSART0可在EM2模式下运行，并支持SPI和IrDA
包含2个支持SMBus的I2C接口
集成芯片温度传感器，在整个温度范围内精度为±2°C
宽电源电压范围：2.0至5.5 V，支持OFDM模式供电
宽工作温度范围：-40至+125°C
支持多种调制格式，包括Wi-SUN MR OFDM MCS 0-6、配有DSSS的802.15.4 SUN MR O-QPSK、Wi-SUN FSK、具有全面可配置成型功能的2 (G)FSK以及(G)MSK
通过信任根和安全装载程序实现安全引导
通过AES128/256、SHA-1、SHA-2的DPA对抗实现硬件加密加速
支持ECC、ECDSA、ECDH和J-Pake
集成真随机数发生器，符合NIST SP800-90和AIS-31标准
支持ARM® TrustZone®
支持带锁定/解锁的安全调试

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	接收；发射
	频率	510MHz
	调制方式	GFSK；FSK
	发射功率	16dBm
	接口类型	SPI；USB；IrDA；UART；I2C
	工作电压	2V~5.5V

	属性	参数值
	天线形式	IPEX接口
	接收电流	7.5mA；11mA
	发送电流	73mA；81mA
	通讯距离	2.5km
	接收灵敏度	-116.8dBm；-117.7dBm
	工作温度	-40℃~+85℃
	功能特性	-
