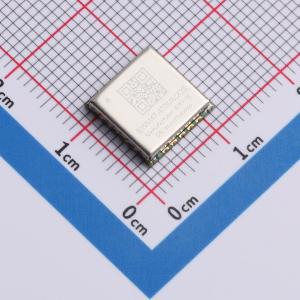

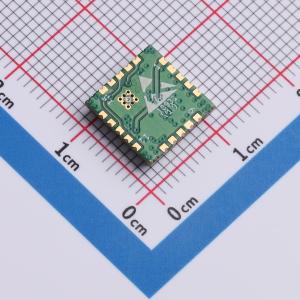

EWM47-400MM20S

BC3603国产无线传输SPI模块433MHz低成本远距离通信模组小体积

描述: 采用新一代国产射频芯片BC3603而自主研发的超小尺、低成本、高性能SPI无线传输模块。模块采用超小尺寸封装设计，内置工业级高精度晶振，且适用于433MHz、470MHz频段，整体抗干扰性能与通信距离得到了进一步提升。该系列模块还支持OOK、GFSK等多种调制方式
品牌名称: EBYTE(亿佰特)
商品型号: EWM47-400MM20S
商品编号: C52160465
商品封装: SMD,10x10mm
包装方式: 编带
商品毛重: 4.2克(g)

商品参数

商品概述

EWM47-M系列产品是采用新一代国产射频芯片BC3603研发的低成本高性能无线传输模块。该系列模块采用超小尺寸封装设计，内置工业级高精度晶振，适用于433MHz和470MHz频段，整体抗干扰性能与通信距离得到进一步提升。该系列模块支持多种调制方式，满足用户在智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备等领域的应用。该系列包含两款封装不同的纯射频收发模块，需使用MCU驱动或专用的SPI调试工具。

商品特性

在理想条件下实测通信距离最远可达3km
最大发射功率可达+20dBm，并支持软件多级可调
工作频段支持433/470MHz
支持多种调制方式，GFSK模式下支持2Kbps~250Kbps的数据传输速率
支持1.8V~3.6V供电，建议供电电压≥3.3V
支持4线SPI/3线SPI配置接口
超小尺寸封装：10×10mm（EWM47-400MM20S）、20×14mm（EWM47-400M20S）
采用邮票孔接口，便于用户二次开发与集成

应用领域

家庭安防报警及远程无钥匙进入
智能家居以及工业传感器
无线报警安全系统
楼宇自动化解决方案
无线工业级遥控器
医疗保健产品
高级抄表架构
汽车行业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	470MHz；433MHz
	调制方式	GFSK；OOK
	发射功率	20dBm
	接口类型	SPI

	属性	参数值
	工作电压	1.8V~3.6V
	接收电流	8.2mA
	发送电流	98mA
	通讯距离	3km
	工作温度	-40℃~+85℃
	功能特性	-
