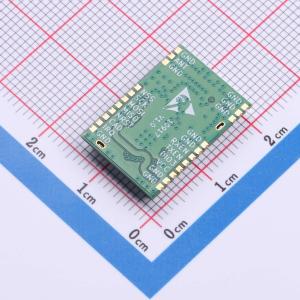

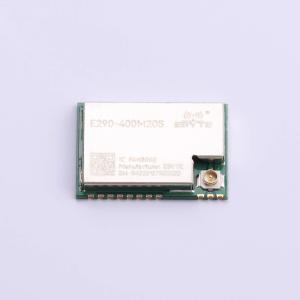

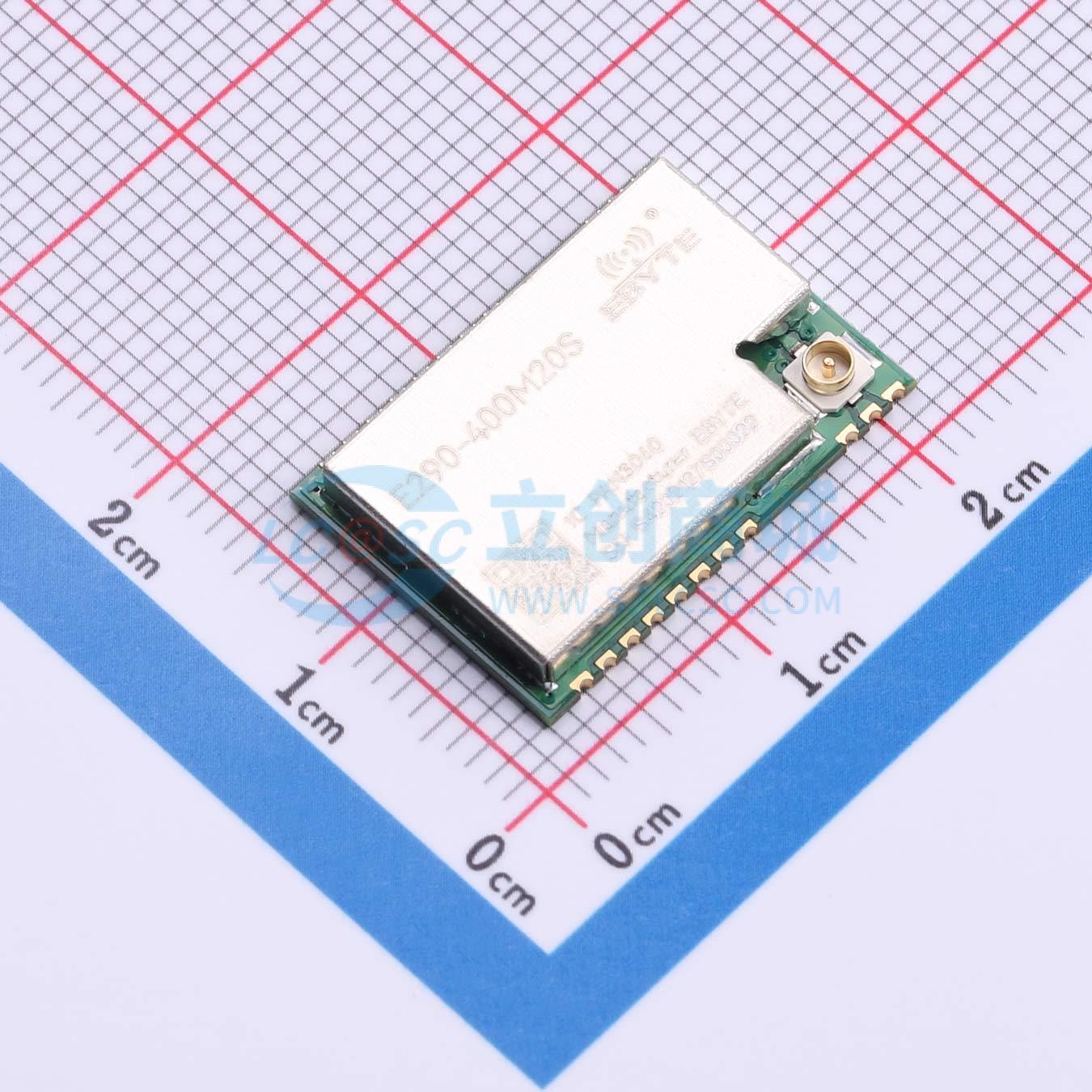

E290-400M20S(3060)

全新LoRa扩频433M无线通信模块串口收发国产PAN3060/3029射频芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 基于磐启微新一代国产PAN3029射频芯片为核心的高性能并适用于433MHz、470MHz频段的贴片式ChirpIoT™无线模块。采用全新的ChirpIoT™调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。该全国产LoRa模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备，使用工业级高精度32MHz晶振。
品牌名称: EBYTE(亿佰特)
商品型号: E290-400M20S(3060)
商品编号: C52160456
商品封装: SMD,20x14mm
包装方式: 编带
商品毛重: 5.4克(g)

商品参数

商品概述

E290-M(3060)系列是采用新一代射频芯片PAN3060为核心的高性能贴片式ChirpIoTTM无线模块，适用于433MHz和470MHz频段。该模块采用全新的ChirpIoTTM调制技术，在抗干扰性能和通信距离上远超传统的FSK和GFSK调制方式产品。它主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备，并采用工业级高精度32MHz晶振。该系列为纯射频收发模块，需要MCU驱动或专用的SPI调试工具。

商品特性

在理想条件下实测通信距离最远可达16km
最大发射功率可达+33dBm（2W），并支持软件多级可调
支持全球免许可ISM 433/470MHz频段，工作频段范围为410~493MHz
ChirpIoTTM模式下支持0.5~59.9Kbps的数据传输速率
FIFO容量大，支持256Byte数据缓存
支持SF5~SF9
支持带宽：125kHz、250kHz、500kHz
E290-400MM20S支持1.8V~3.6V供电，≥3.3V供电可保证性能
E290-400M30S和E290-400M33S支持3.3V~5.5V供电，≥5V供电可保证性能
工业级标准设计，支持-40~85℃长时间使用
具备丰富的接口，支持4线SPI、3线SPI、I2C配置接口以及4个GPIO
休眠电流最低可达200nA
接口为邮票孔，便于用户二次开发和集成

应用领域

家庭安防报警
智能家居及工业传感器
无线报警安全系统
楼宇自动化解决方案
无线工业级遥控器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	470MHz；433MHz
	发射功率	20dBm
	接口类型	SPI；I2C
	工作电压	1.8V~3.6V

	属性	参数值
	天线形式	IPEX接口
	接收电流	8.2mA
	发送电流	120mA
	通讯距离	5km
	工作温度	-40℃~+85℃
	功能特性	-
