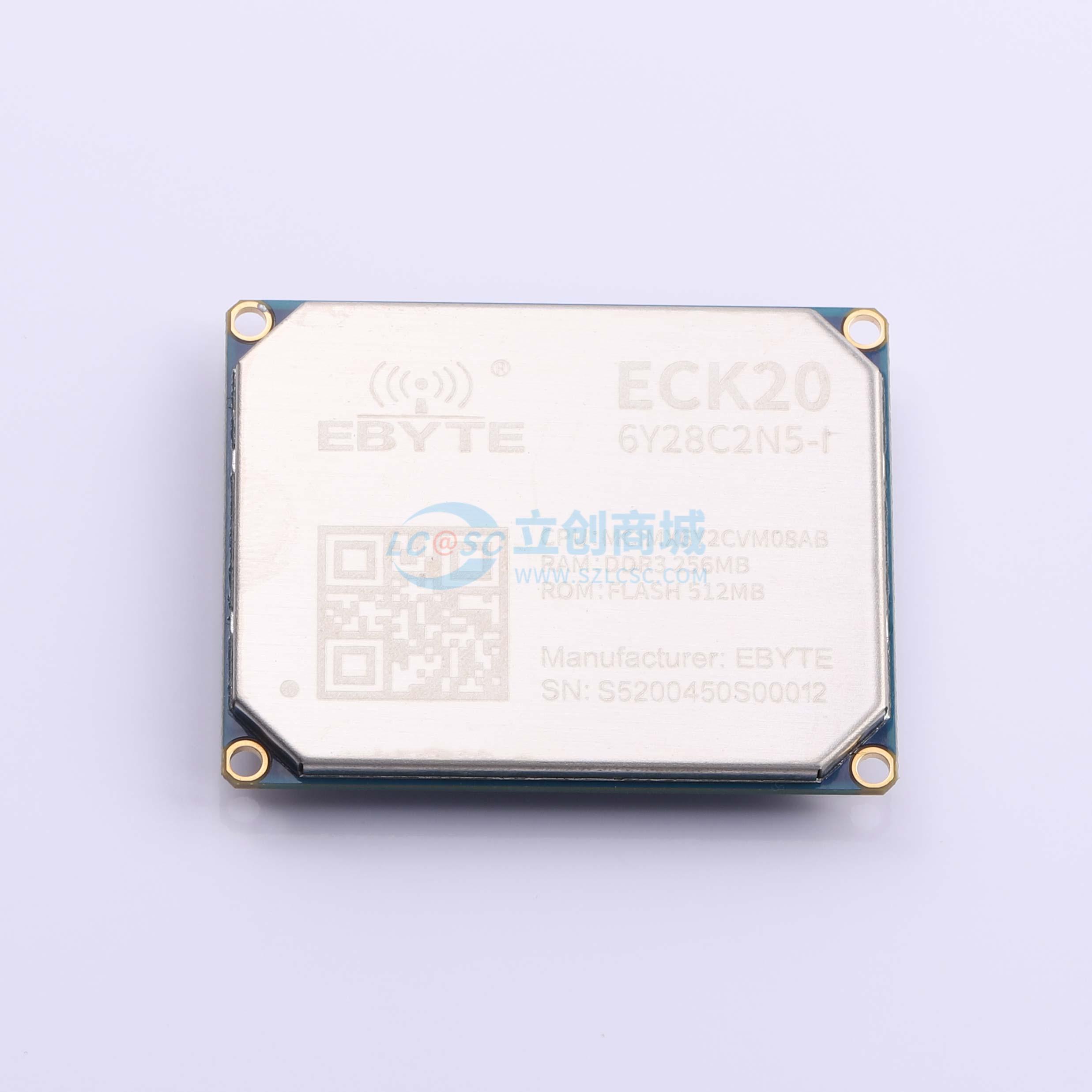

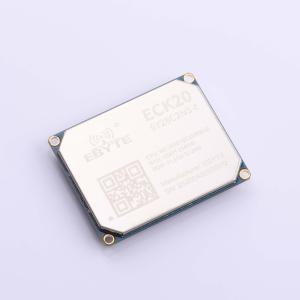

ECK20-6Y28C2N5-I

ECK20-6Y28C系列核心板是基于恩智浦Cortex-A7内核i.MX6ULL处理器设计的，采用BTB连接器连接的嵌入式核心板，具有低成本、低功耗、高性价比和高可靠性的特点。该处理器采用单个ARM Cortex-A7内核，最高主频可达792MHz，提供1路LCD显示、1路数字摄像头、2路百兆以太网、2路USB OTG、8路UART、2路SDIO、2路CAN以及多路GPIO等丰富的I/O资源。该系列核心板包含多种具体型号，主要在内存容量和存储配置方面存在差异，用户可根据需求选择。

• 处理器：i.MX6ULL系列工业级处理器，主频792MHz。
• 内存：板载DDR3L SDRAM，256MB或512MB容量可选。
• 存储：8GB eMMC或512MB并行NAND FLASH可选。
• 显示：1路并行显示接口，最大分辨率支持WXGA（1366×768@60fps）。
• 网络：10/100自适应以太网MII/RMII接口。
• USB：2路USB2.0 OTG接口。
• SDIO：2路MMC/SD/SDIO卡接口（eMMC配置下仅支持引出1路SDIO）。
• 多种扩展I/O接口：包括UART、CAN、I2C、SPI、SAI、ADC、GPIO等。
• 支持片内看门狗功能（超时可引起处理器复位）。
• 支持片内RTC功能。

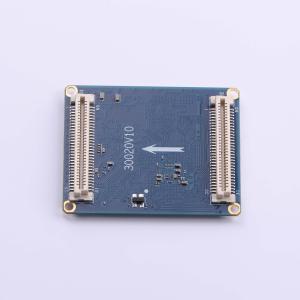

• 接口形式：120脚BTB连接器。
• 供电电源：单路DC +5V ±10% @ 0.3A电源输入。
• 结构尺寸：46mm × 36mm × 6.8mm，其中PCB屏蔽罩高3mm，BTB连接器合高5mm。
• 工作温度：商业级：0℃ - 70℃，工业级：-40℃ - 85℃。
• PCB工艺：8层板设计，沉金，无铅工艺。

• 智能家居
• 智能玩具
• 智慧城市
• 平板电脑
• 物联网网关
