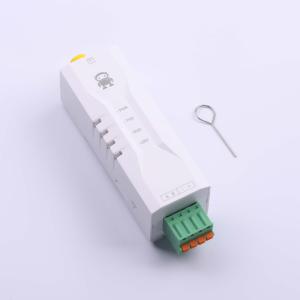

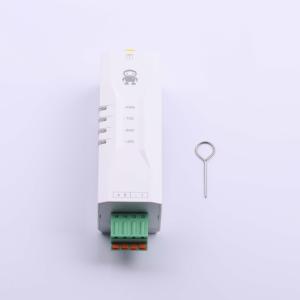

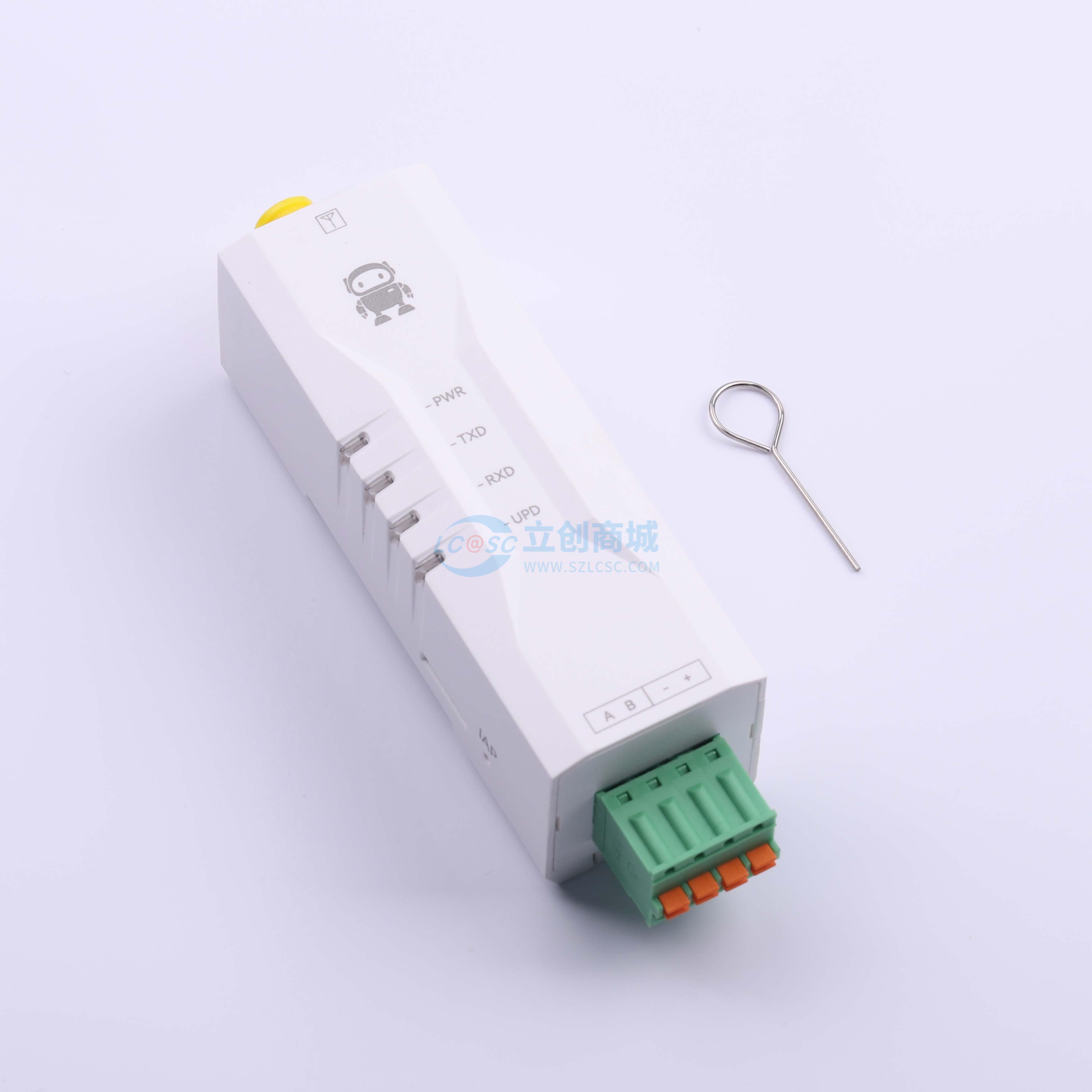

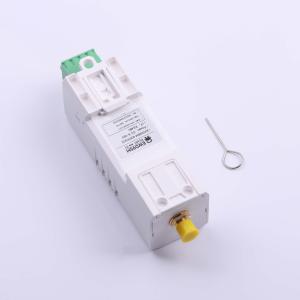

EWD95M-400NW22(485)
LoRa扩频433M无线收发模块RS485数传电台通讯Lorawan协议mesh组网
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品仅限民用/工业用途。严禁用于军事、航天、核能及任何受制裁领域。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- EWD95M-400NW22(485)
- 商品编号
- C52160432
- 包装方式
- 盒装
- 商品毛重
- 44.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 工作频段 | 509.125MHz | |
| 发射功率 | -9dBm~22dBm | |
| 接口类型 | RS485 | |
| 调制方式 | LoRa | |
| 工作电压 | 5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | SMA接口 | |
| 接收电流 | 8.2mA | |
| 发送电流 | 57mA | |
| 接收灵敏度 | -116dBm | |
| 通讯距离 | 2.5km | |
| 工作温度 | -40℃~+85℃ |
商品概述
EWD95M-xxxNW22(xxx)是一款基于LoRa扩频技术的无线串口LoRa MESH组网模块，最大输出功率为22dBm，最高空中速率可达62.5K，最大支持波特率460800 bps。该模块采用全新的LoRa MESH组网技术，具备去中心化、自路由、网络自愈、多级路由等功能特点。其网络采用去中心化结构，仅由终端节点和路由节点组成，无需中心节点或协调器参与管理。网络支持CSMA避让技术以减少数据碰撞，并自动收集周边节点信息以构建多跳通信网络；当链路出现故障时，路由节点会在数次连续通信失败后重新建立路径。网络支持单播、多播、广播和泛播四种通信方式。数据传输过程默认采用特殊算法进行加密，并经过多重校验，以确保数据的隐私性、安全性、可靠性和准确性。
商品特性
- 采用先进的LoRa调制方式，具备远距离和抗干扰能力，显著扩大MESH网络覆盖范围。
- 网络理论容量高达65535个节点，建议网络规模在200个左右。
- 采用去中心化架构，仅由终端节点和路由节点组成，无需中心节点或协调器。
- 具备自动路由功能，发起数据请求时，路由节点能自动与周围节点连接并确定数据传输路径。
- 支持网络自愈，链路故障时，路由节点在数次尝试通信失败后会重新建立新路径。
- 支持多级路由，路由节点可自动将数据传输至下级路由。
- 路由信息会随网络数据传输不断自动更新优化，确保网络稳定性。
- 采用CSMA避让机制，大幅降低空中信号碰撞概率。
- 支持单播、多播、广播和泛播四种通信方式。
- EWD95M-400NW22(xxx)工作频率范围为410.125 ~ 509.125 MHz，支持100个信道，信道间隔1 MHz。
- EWD95M-900NW22(xxx)工作频率范围为850.125 ~ 929.125 MHz，支持80个信道，信道间隔1 MHz。
- 数据传输过程采用多重校验，确保可靠性。
- 采用特殊加密算法进行数据传输，保障安全性与隐私性。
- 网络在时间与空间上结合，实现高并发性能。
- 支持远程更改整个网络的基本通信参数。
- 兼容E52系列模块。
- 采用阻燃塑料外壳和导轨式安装结构，安装便捷。
- 具备电源逆接保护、天线浪涌保护等多重保护功能，增强可靠性。
- 通信端口与电源接口采用隔离高防护设计。
- 工作温度范围为-40℃ ~ +85℃，适应严酷工业环境。
应用领域
- 智能家居及工业传感器
- 无线报警安全系统
- 楼宇自动化解决方案
- 智慧农业
- 智慧物流与仓储
