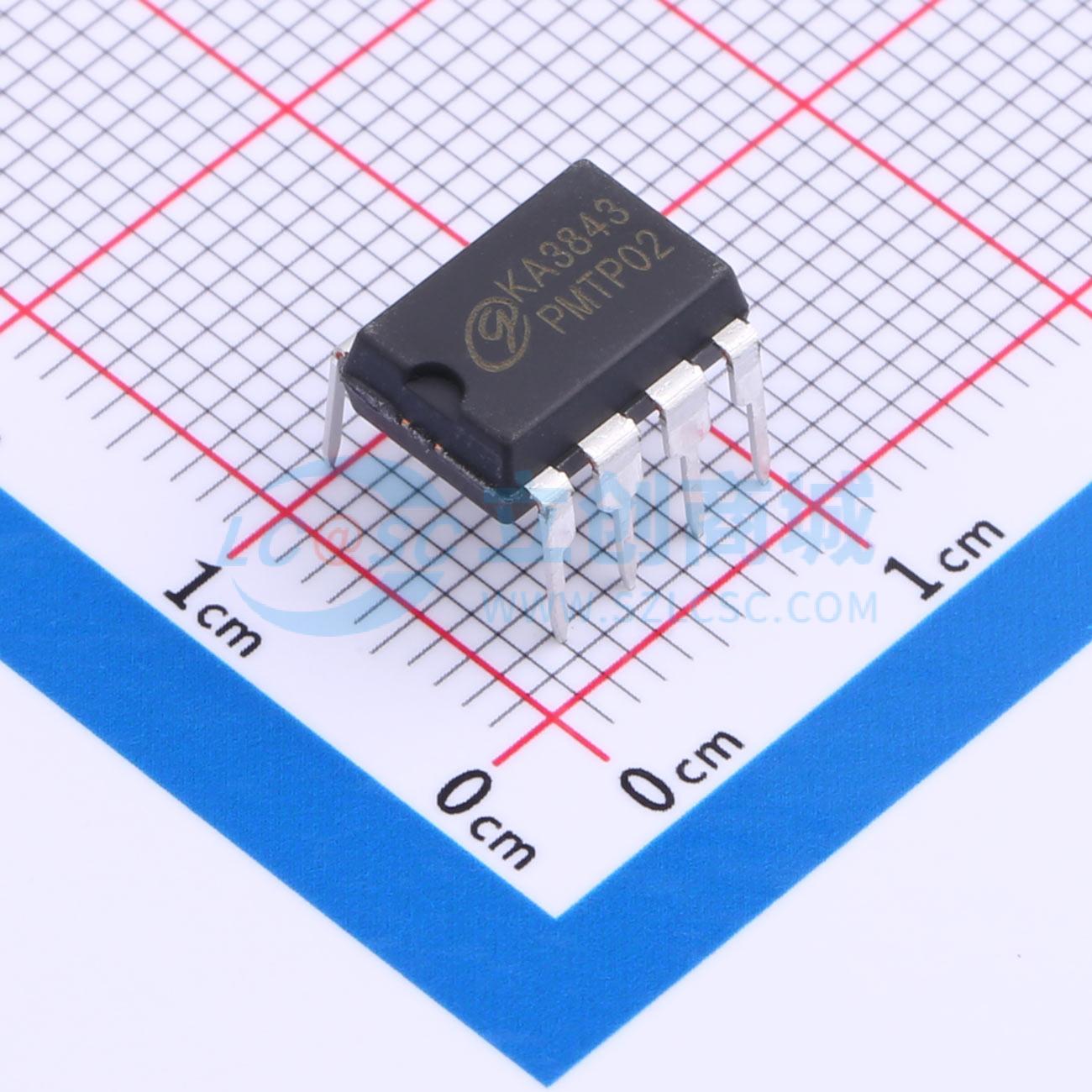

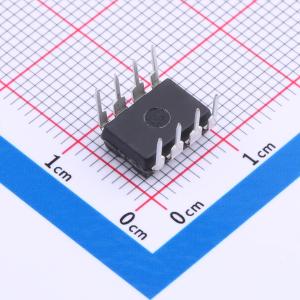

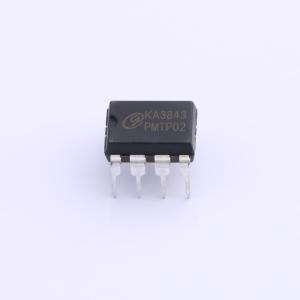

KA3843

电流模式PMW控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KA3843 是专为离线和DC-DC 开关电源应用设计的恒频电流型PWM 控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET 驱动用的大电流推挽输出级以及单周期回滞式限流欠压锁定、死区可调、单脉冲计数拴锁等保护电路。KA3843 采用DIP8 或SOP8 形式封装。
品牌名称: Gcore(扬州国芯)
商品型号: KA3843
商品编号: C529217
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.88克(g)

商品参数

商品概述

KA3843 是专为离线和DC-DC 开关电源应用设计的恒频电流型PWM 控制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高增益误差放大器、电流传感比较器和适合作功率MOSFET 驱动用的大电流推挽输出级以及单周期回滞式限流欠压锁定、死区可调、单脉冲计数拴锁等保护电路。KA3843 采用DIP8 或SOP8 形式封装。

商品特性

起动电流小（< 0.5mA）
自动前馈补偿
具有徊滞特性的欠压锁定
最大占空比箝制
工作频率可达500kHz

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	47kHz~57kHz
	最大占空比	96%
	拓扑结构	反激式

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+70℃
	工作模式	PWM 调制
	反馈方式	副边反馈
