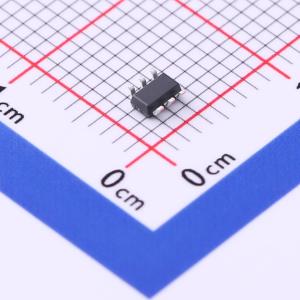

温馨提醒：图片仅供参考，商品以实物为准
GR1210CG
具备初级侧反馈功能的多模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款用于反激式转换器的高性能初级侧反馈控制器，具备多模式（准谐振/连续导通模式）工作能力。它可最大限度减少元器件数量，采用小型 SOT - 26 封装。这些特性使其成为低成本应用的理想之选
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR1210CG
- 商品编号
- C529113
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8.5V~26.5V | |
| 开关频率 | 60kHz~70kHz | |
| 耗散功率(Pd) | 250mW | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PFM 调制；CCM；QR | |
| 反馈方式 | 原边反馈 |
商品概述
GR1210是一款高性能的原边反馈控制器，适用于反激式转换器，具备多模式（QR/CCM）工作模式。它可最大限度减少元件数量，采用小型SOT - 26封装。这些特性使其成为低成本应用的理想设计。它具备低启动电流、绿色节能模式、VCC过压保护以及FB引脚异常状况检测等功能，可防止电路因异常状况而损坏。
商品特性
- 低启动电流（<2μA）
- 具备多模式工作的原边反馈控制
- 重载和低输入电压时采用CCM模式
- 中载时类似QR模式工作
- 轻载时采用带谷底跳跃的绿色模式
- 空载时采用PFM模式
- 内置可调负载调整率补偿
- 恒压/恒流工作
- 输出短路保护
- FB引脚开路/短路保护
- 软驱动
- 8ms软启动
- Vcc引脚过压保护（OVP）
- 片上OTP保护
- SOT - 26封装，所需外部元件少
应用领域
- 手机充电器
- 低功率AC/DC适配器
