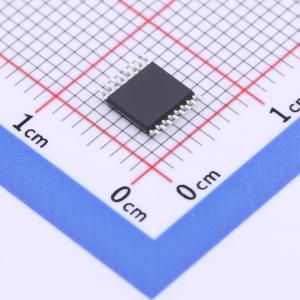

温馨提醒：图片仅供参考，商品以实物为准
CN3306
具有太阳能板MIPPT功能的升压型多种电池充电集成电路
- 描述
- CN3306是电流模式固定频率PWM升压型多种电池充电管理集成电路。CN3306的输入电压范围4.5V至32V，外围元器件少，应用简单灵活，可用于锂电池，磷酸铁锂电池或钛酸锂电池的充电管理。 CN3306内部包括带隙基准源，330KHz的振荡器，误差放大器，充电控制单元，电流模式PWM控制单元，芯片关断电路，软启动电路和栅极驱动电路等。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN3306
- 商品编号
- C529116
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~32V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 磷酸铁锂电池；锂电池 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 5.2uA |
商品概述
CN3306是电流模式固定频率PWM升压型多种电池充电管理集成电路。CN3306的输入电压范围4.5V至32V，外围元器件少，应用简单灵活，可用于锂电池，磷酸铁锂电池或钛酸锂电池的充电管理。 CN3306内部包括带隙基准源，330KHz的振荡器，误差放大器，充电控制单元，电流模式PWM控制单元，芯片关断电路，软启动电路和栅极驱动电路等。电流控制模式提高了系统的瞬态响应，简化了回路补偿。当VCC管脚电压大于低压锁存阈值，充电器正常工作，对电池充电。如果电池电压低于所设置的恒压充电电压，充电器进入恒流充电模式，此时充电电流由内部的0.12V基准电压和一个外部电阻RCS设置，即充电电流为0.12V/RCS。当电池电压继续上升接近恒压充电电压时，充电器进入恒压充电模式，充电电流逐渐减小。当充电电流减小到恒流充电电流的16.6%时，CN3306进入充电结束模式，此时漏极开路输出管脚内部的晶体管关断，输出为高阻态；另一个漏极开路输出 管脚内部的晶体管导通，输出低电平，以指示充电结束状态。 在充电结束状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电阈值(恒压充电电压的95.8%)，那么也将自动开始新的充电周期。 CN3306采用恒电压法跟踪太阳能板最大功率点，太阳能板电压通过两个电阻分压后反馈到MPPT管脚，在最大功率点跟踪状态，MPPT管脚电压被调制在1.205V。 CN3306内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如果BAT管脚电压上升到过压阈值时，过压比较器动作，关断片外的N沟道MOS场效应晶体管，充电器暂时停止，直到BAT管脚电压回复到过压释放阈值电压以下。 CN3306内部有软启动电路，减小了上电时的浪涌电流。其他功能包括芯片关断功能，内置5V电压调制器和斜坡补偿等。
商品特性
- PWM升压模式充电管理
- 输入电压范围：4.5V到32V
- 充电电流自适应功能
- 具有太阳能板最大功率点跟踪功能，可用太阳能板供电
- 开关频率：330kHz
- 高端电流检测
- 电流调制阈值：120毫伏
- 每个周期电感电流限制功能
- 内部斜坡补偿功能
- 电池端过压保护
- 恒流、恒压充电模式
- 自动再充电
- 充电与结束状态指示
- 内部软启动电路
- 内置5V电压调制器
- 低关断电流
- 工作温度范围：-40°C至85°C
- 采用TSSOP - 16封装
- 产品无铅，满足Rohs，不含卤素
应用领域
- 蓝牙应用
- POS机
- 笔记本电脑
- 移动电源
- 锂电池，磷酸铁锂电池或钛酸锂电池的充电管理
