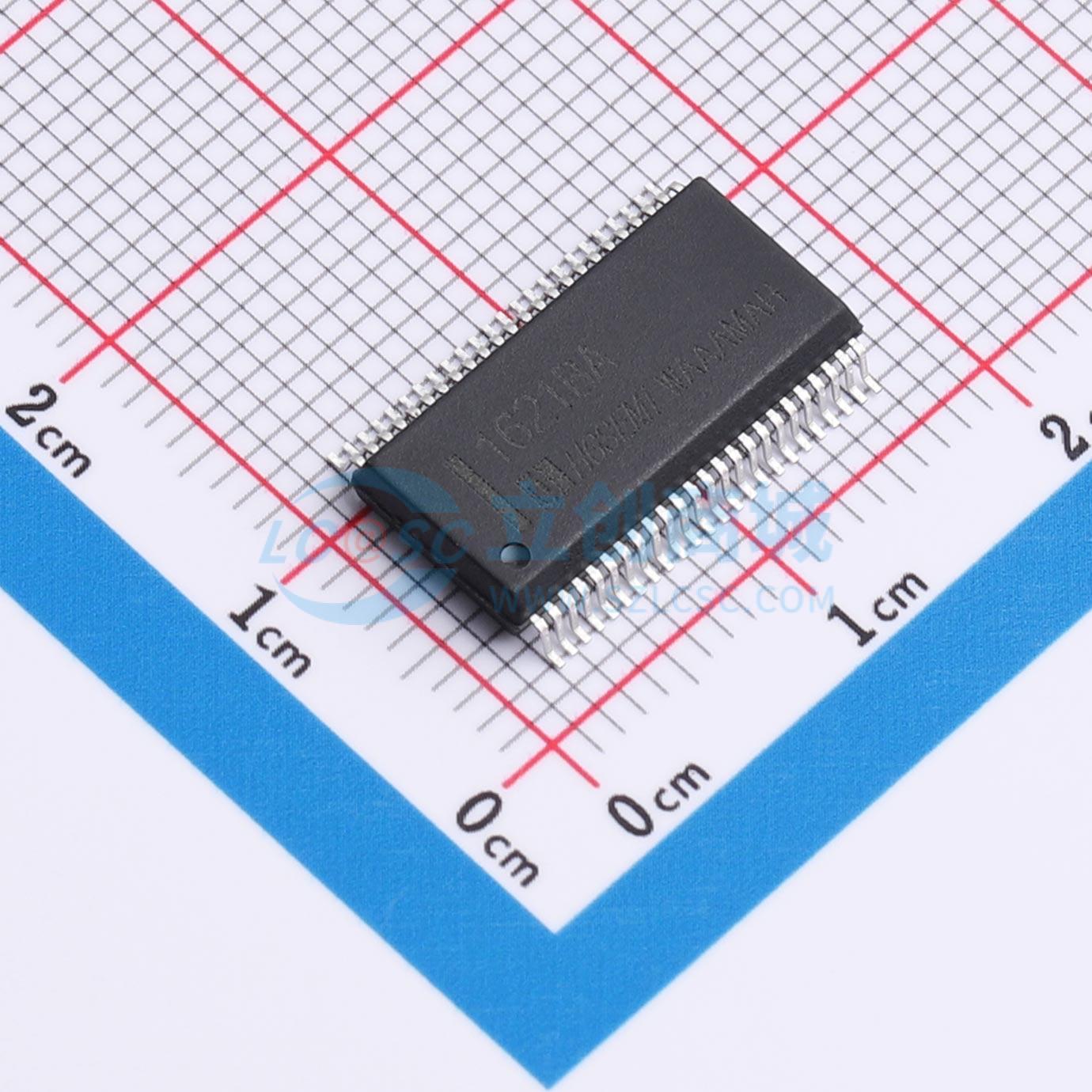

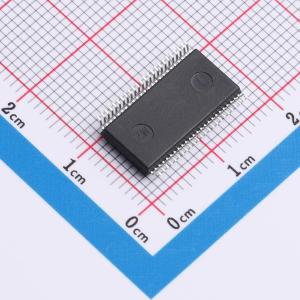

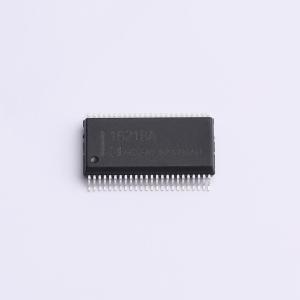

HT1621BAM/TR
4线串口32SEG*4COM LCD驱动控制专用电路，可扩展MCU的I/O口，内置RC振荡电路，可减少电源损耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4 线串口 32SEG*4COM LCD 驱动控制专用电路
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HT1621BAM/TR
- 商品编号
- C52120841
- 商品封装
- SSOP-48
- 包装方式
- 编带
- 商品毛重
- 1.123333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.4V~5V | |
| 接口类型 | 4线串行接口 | |
| 占空比 | 1/4,1/3,1/2 | |
| 工作电流 | 60uA | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz | |
| 静态电流 | - | |
| 耗散功率(Pd) | - | |
| 功能特性 | 内置振荡器 |
商品概述
HT1621BA是一款用于扩展微控制器I/O端口的外围设备。其显示矩阵为32×4，构成一个128点阵的存储器映射多功能LCD驱动电路。该器件的软件特性使其非常适用于LCD显示应用，包括LCD模块和显示子系统。主控制器与HT1621BA之间的接口仅需3或4个端口。掉电命令可降低功耗。
商品特性
- 工作电压：2.4V～5.0V
- 内置256kHz RC振荡电路
- 支持外接32.768kHz晶振或256kHz时钟输入
- 支持1/2或1/3偏置，1/2、1/3或1/4占空比
- 内置时基频率源
- 提供两种蜂鸣器频率选择（2kHz/4kHz）
- 掉电命令可降低功耗
- 内置时基和看门狗定时器电路
- 提供时基/看门狗定时器溢出输出
- 具有8种时基/看门狗定时器时钟源
- 32×4 LCD驱动能力
- 32×4位显示RAM
- 3线串行接口
- 内置LCD驱动频率
- 支持软件配置
- 提供数据模式和命令模式指令
- 读/写地址自动递增
- 支持三种数据访问模式
- 可通过VLCD引脚调节LCD电压，VLCD电压必须小于或等于VDD电压
应用领域
- 两轮电动自行车
- 中央空调控制面板
- 仪器仪表
- 健康量测产品
- 家电
