温馨提醒：图片仅供参考，商品以实物为准

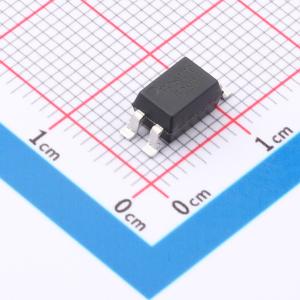

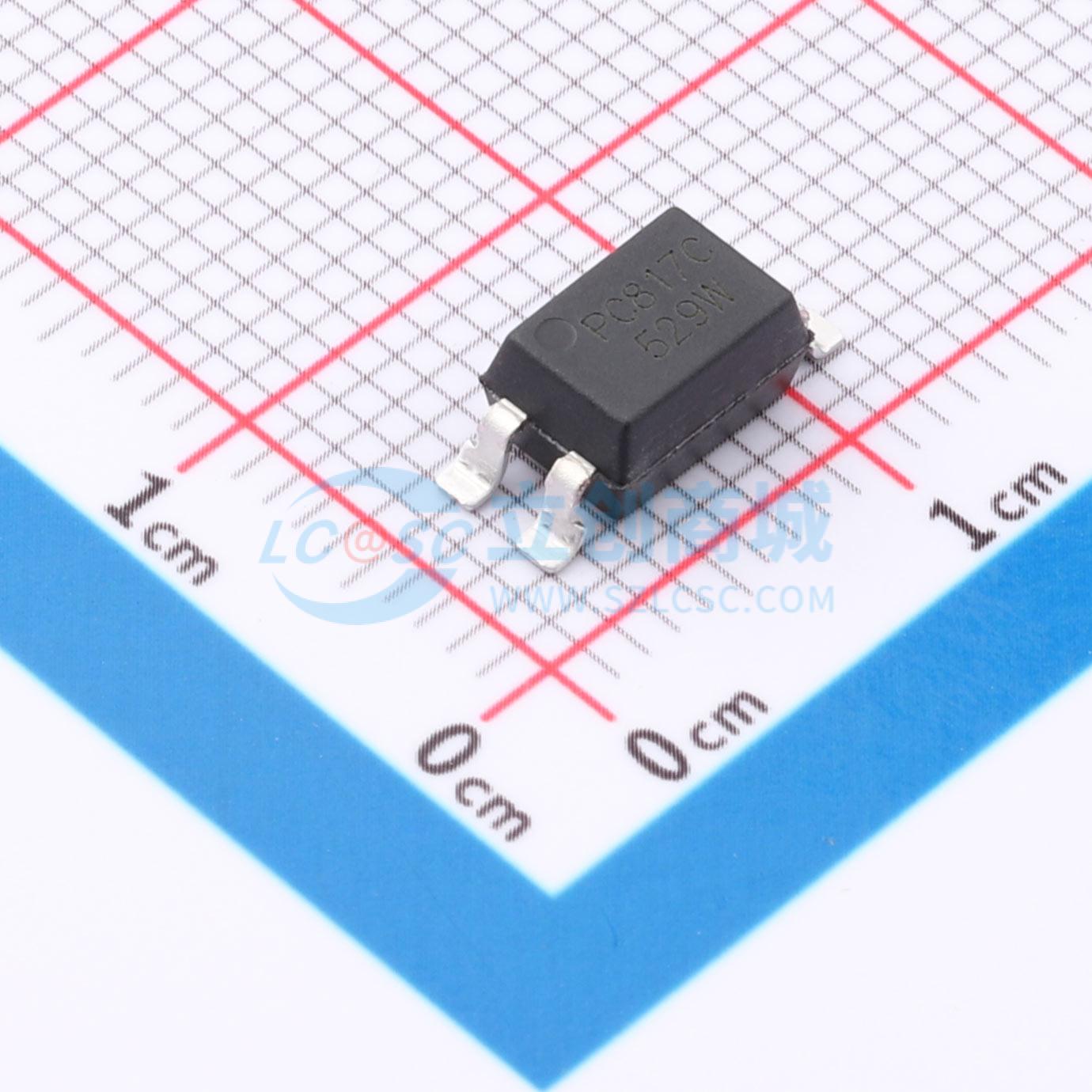

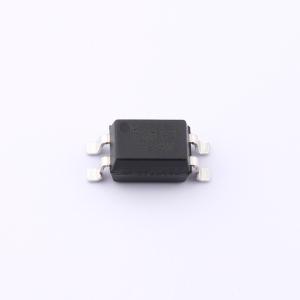

PC817C
由砷化镓红外发光二极管和硅NPN光电晶体管探测器组成的光耦合器，采用4引脚DIP封装，适用于表面贴装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 光藕
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- PC817C
- 商品编号
- C52097659
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.39181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
PC817C器件由砷化镓红外发射二极管组成，该二极管与硅NPN光电晶体管探测器光耦合。它们采用4引脚DIP封装，也提供适合表面贴装的引脚成型配置，并且有卷带包装或标准管式运输容器可供选择。
商品特性
- 电流传输比在IF = 5mA，VCE = 5V条件下为50% ~ 600%
- 高输入-输出隔离电压
- 爬电距离大于7.00mm
- 工作温度高达+110℃
- 符合RoHS和REACH法规
- 符合无卤素要求
- MSL等级为1级
应用领域
- 可编程控制器
- 系统设备与测量仪器
- 电信设备
- 家用电器
