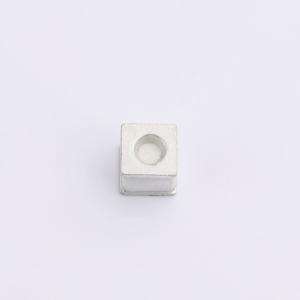

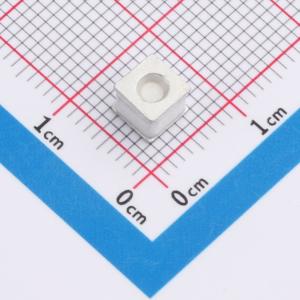

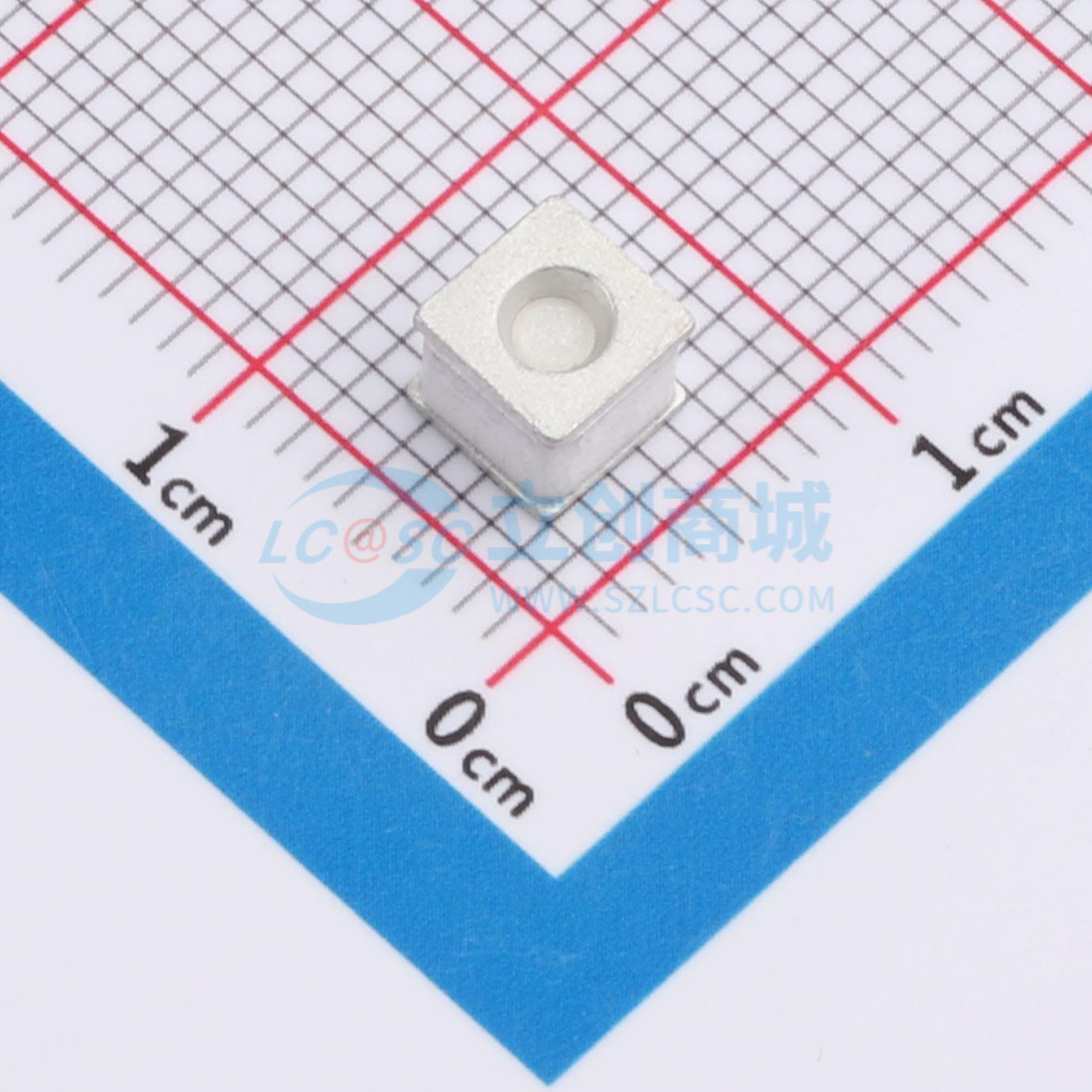

SMD5050-090NA

气体放电管，用于保护电信设备免受瞬态浪涌电压损害，具备高浪涌保护、宽电压范围、低电容等特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GDT气体放电管
品牌名称: KUU
商品型号: SMD5050-090NA
商品编号: C52097515
商品封装: SMD
包装方式: 编带
商品毛重: 0.822125克(g)

商品参数

商品概述

气体放电管（GDT）置于电源线、通信线、信号线和数据传输线等敏感电信设备的前端并与之并联，有助于保护这些设备免受可能由雷击和设备开关操作引起的瞬态浪涌电压造成的损坏。这些器件在正常运行时不会影响信号。然而，在发生过电压浪涌（如雷击）时，GDT会切换到低阻抗状态，并将能量从敏感设备转移开。我们的GDT提供高水平的浪涌保护、宽电压范围、低电容以及多种外形尺寸（包括新型表面贴装器件），使其适用于主配线架（MDF）模块、高数据速率电信应用（例如ADSL、VDSL）以及电源线上的浪涌保护等应用。其低电容特性还能减少信号失真。当与PolySwitch器件配合用于协调的电路保护方案时，它们可以帮助设备制造商满足严格的安全法规标准。

商品特性

稳定的击穿电压
高绝缘电阻
高电流额定值
低电容（≤1pF）
使用寿命内性能稳定
强大的吸收瞬态电流能力
快速响应时间
符合RoHS标准
标准尺寸：4.2mm×5.0mm×5.0mm
符合J-STD-020标准，达到MSL 1级
存储和工作温度：-40℃ ~ +90℃

应用领域

中继器、调制解调器
用户保护
数据通信设备
线路测试设备
天线保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	2
	直流击穿电压(Vdc)	90V
	精度	±20%
	脉冲放电电流	5kA
	极间电容	1pF
	冲击击穿电压(Vimp)	650V

	属性	参数值
	工作温度	-40℃~+90℃
	直径(φD)	4.2mm
	长度	5mm
	宽度	5mm
	高度	-
	脚间距	-
