温馨提醒：图片仅供参考，商品以实物为准

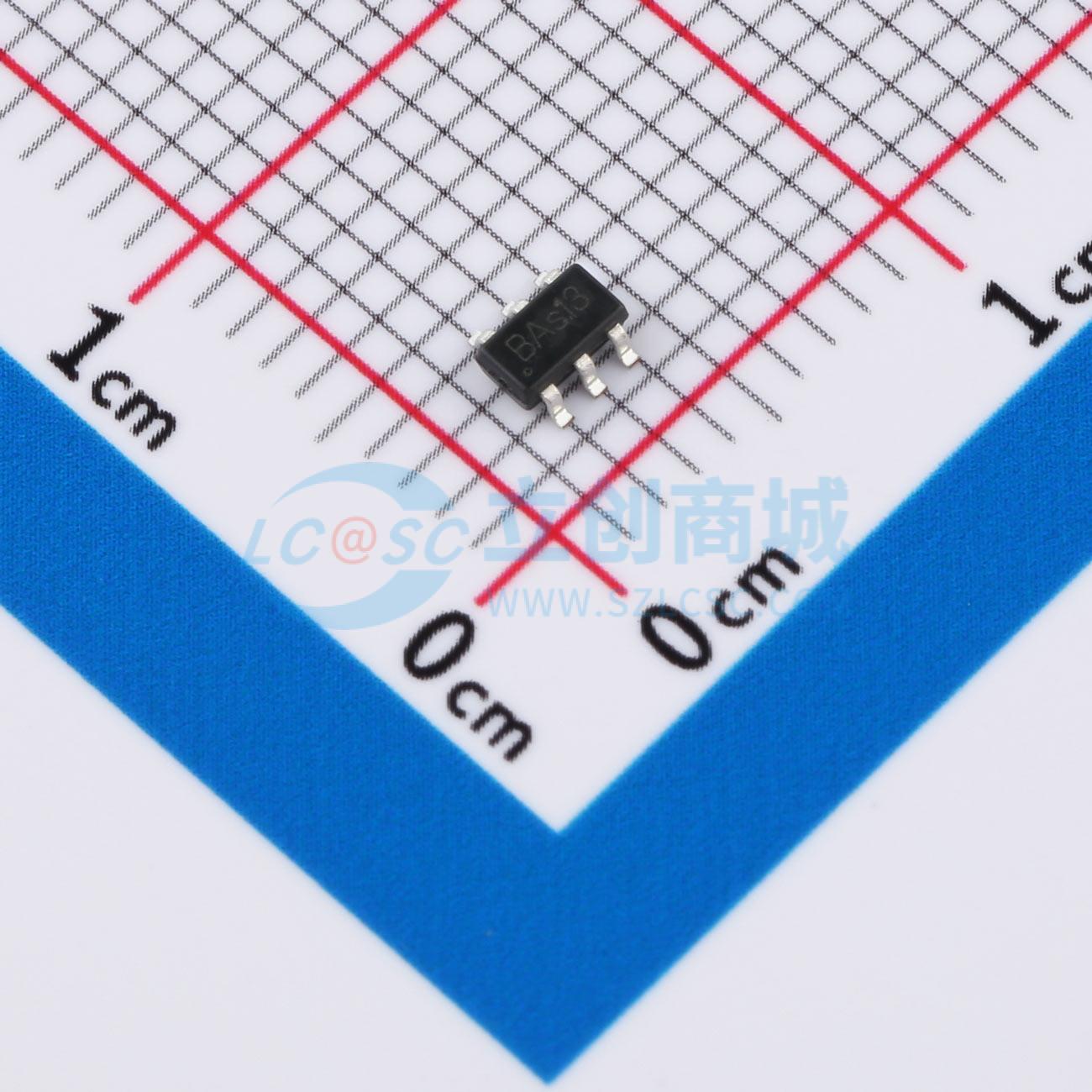

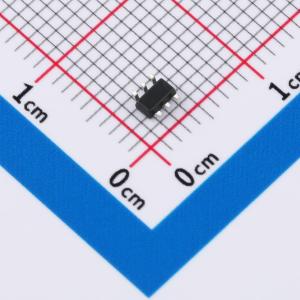

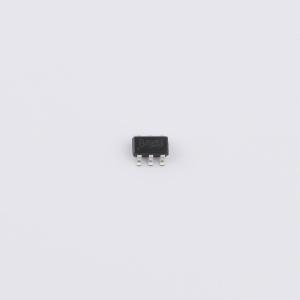

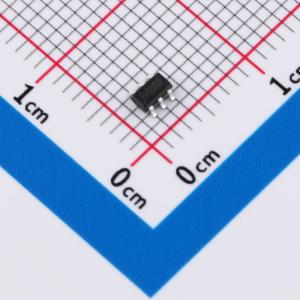

Y5116B
高频同步整流降压开关模式转换器，内置功率MOSFET，具备过流、过压保护和热关断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线性稳压器
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- Y5116B
- 商品编号
- C52097662
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~16V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz；400kHz；500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
Y5116B是一款高频、同步整流、降压型开关模式转换器，内置功率MOSFET。它在宽输入电压范围内提供2A连续输出电流的紧凑解决方案，具备优异的负载和线性调整率。该器件仅需极少量的常用外部元件，并提供节省空间的SOT-23-6L封装。
商品特性
- 宽泛的3.5V至16V工作输入电压范围
- 2A连续输出电流
- 无需肖特基二极管
- 500KHz工作频率
- 内置过流限制
- 内置过压保护
- 轻载高效PFM模式
- 内部软启动
- 110mΩ/70mΩ低导通电阻内部功率MOSFET
- 输出电压从0.6V可调
- 集成内部补偿
- 热关断
- 提供SOT-23-6L封装
- -40°C至+85°C工作温度范围
应用领域
- 数字机顶盒
- 平板个人电脑
- 平板电视与显示器
- Wi-Fi路由器/接入点
- 数字视频录像机
