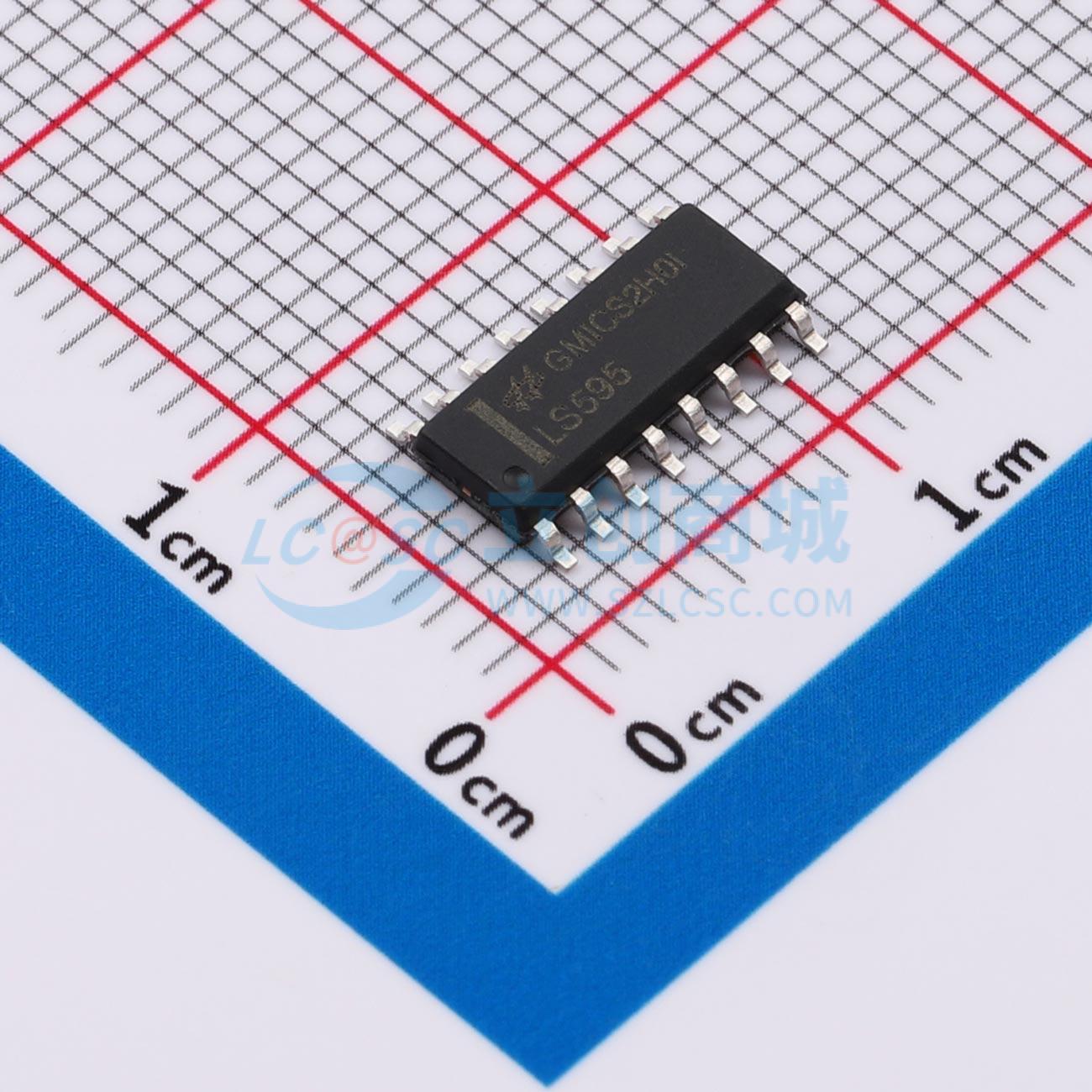

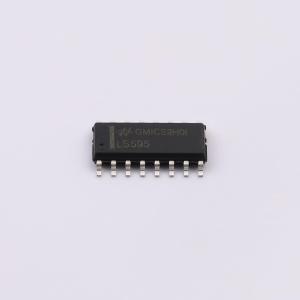

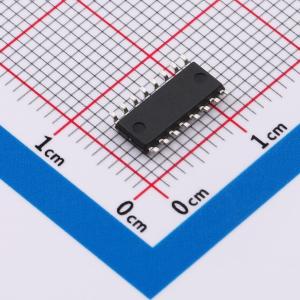

SN74LS595DES

由有三态并行输出的8位D型锁存器组成，移位寄存器可接收串行数据并提供串行或并行输出，有独立CLK输入端和异步复位端

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: GMIC(绿微)
商品型号: SN74LS595DES
商品编号: C52091993
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.222克(g)

商品参数

商品概述

74LS595是一款高速硅栅CMOS器件，其引脚与低功耗肖特基TTL兼容。该器件包含一个8位移位寄存器和一个带有三态并行输出的8位D型锁存器。移位寄存器接收串行数据，并提供串行或并行输出。移位寄存器还向8位锁存器提供并行数据。移位寄存器和锁存器具有独立的时钟输入端。该器件还包含一个用于移位寄存器的异步复位端。

商品特性

8位移位寄存器（串行输入，串行或并行输出）
具有三态输出的锁存器
100MHz（典型值）的移位输出频率
ESD保护
封装形式：DIP16、SOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	移位寄存器
	功能	串行至串行或并行
	工作电压	2V~5.5V
	时钟频率(fc)	100MHz
	元件数	-
	每个元件位数	-
	输出类型	三态

	属性	参数值
	系列	74LS
	工作温度	-40℃~+125℃
	耗散功率(Pd)	500mW
	传播延迟(tpd)	-
	输出电流	-
	功能特性	异步清零功能；输出使能
