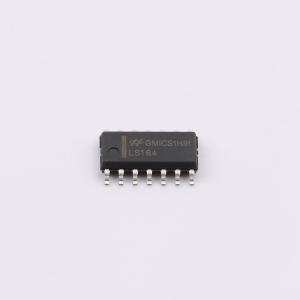

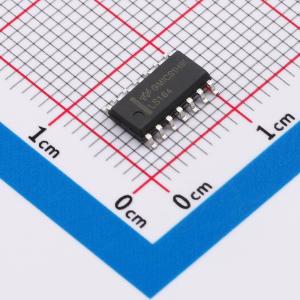

温馨提醒：图片仅供参考，商品以实物为准
SN74LS164DS
采用高速CMOS工艺的两线输入8位移位寄存器，抗噪抗干扰，可清零和多级扩展
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- SN74LS164DS
- 商品编号
- C52092046
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | 0℃~+70℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 24ns@5V,16pF | |
| 输出电流 | 25mA | |
| 功能特性 | 异步清零功能 |
商品概述
74LS164是一款采用高速CMOS工艺技术设计的两线输入的8位移位寄存器。寄存器由主从D型触发器构成，具有很高的抗噪性和抗干扰性。在时钟CLOCK上升沿到来时，8位二进制数据（Qa~Qg）向右移动一位。带有一个清零输入端，可以轻松实现输出数据的清零。该移位寄存器也可根据需要实现多级芯片扩展输出。
商品特性
- 低输入电流：≤ 1uA
- 传播延迟时间：典型值20ns
- 低静态功耗：Icc ≤ 5.0μA，@VCC = 6V
- 复合使能输入，可轻松实现多级扩展
- 宽工作电压范围：2.0V ~ 6.0V
- 封装形式：DIP14、SOP14
应用领域
- 8位移位寄存器
- 自动化工程控制
