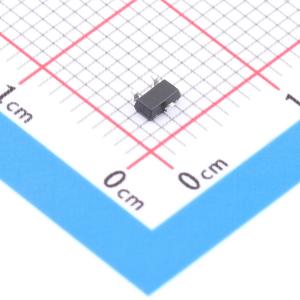

温馨提醒：图片仅供参考，商品以实物为准
SK6216S3-50
20V 500mA 高 PSRR、低功耗 LDO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2μA Low IQ, 70dB@10KHz High PSRR, Low Dropout, Fast Transient Response, 20V High Input Voltage
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK6216S3-50
- 商品编号
- C52034501
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.050526克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 20V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(10kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 功能特性 | 短路保护；内置软启动；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
SK6216系列是一组采用CMOS工艺实现的三端、低功耗、高电压稳压器。该系列具有极低的静态电流，典型值为2.0µA。它们允许高达20V的输入电压。该器件能够以显著小的压差电压提供大电流。SK6216包含一个高精度电压基准、一个误差校正电路、一个过温保护电路和一个限流输出驱动器。它们提供多种固定输出电压，范围从1.8V至5.5V。CMOS技术确保了低压差和低电流消耗。SK6216稳压器提供标准的SOT89-3L和SOT23-3L封装。标准产品为无铅且无卤素。
商品特性
- 输入电压：3V~20V
- 输出电压范围：1.8V~5.5V
- 输出电流：500mA（在最大功耗范围内）
- 压差电压：140mV @ 100mA，当VOUT=3.3V时
- 静态电流：2μA 典型值
- 电源抑制比：70dB@10KHz
- 快速负载瞬态响应
- 良好的线性调整率：0.01%/V
- 良好的负载调整率：5mV@1mA≤Io≤50mA
- 软启动
应用领域
- 电池供电设备
- 微处理器稳压器
- 网卡稳压器
- 无线通信设备
- 音频/视频设备
