温馨提醒：图片仅供参考，商品以实物为准

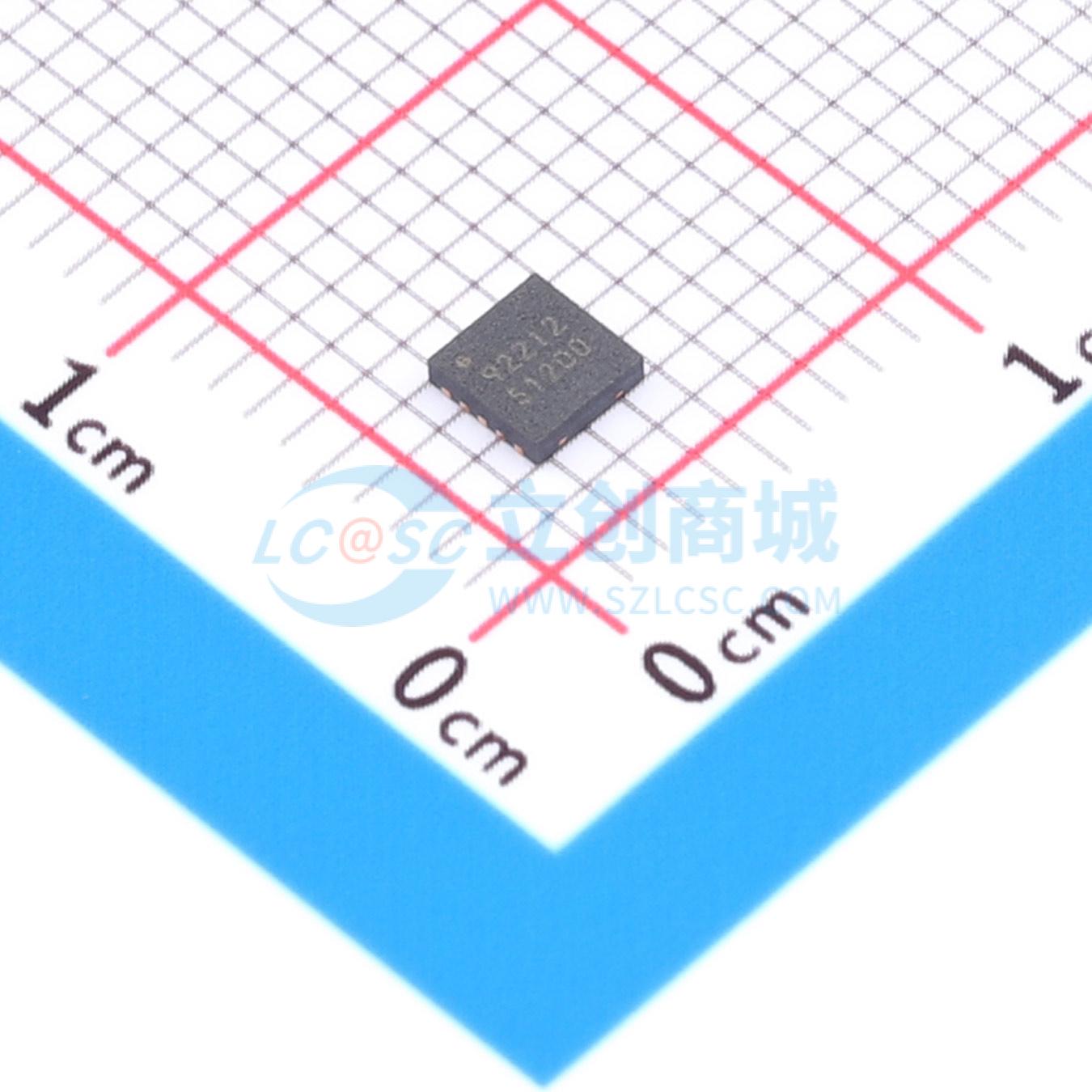

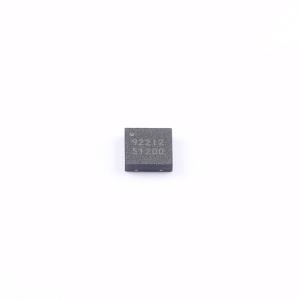

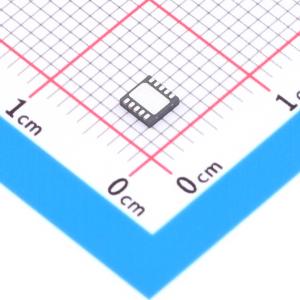

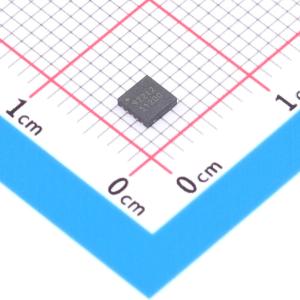

SUL60512
适用于DDR系统的线性稳压器，具备低输入电压、低成本、低噪声特点，输出陶瓷电容稳定，有过流和热关断保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DDR1/2/3/3L/4 Sink and Source DDR Termination Regulator
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SUL60512
- 商品编号
- C52034509
- 商品封装
- TDFN-10L(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 300mV~6.5V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 200uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；工作状态指示；过流保护；输出放电；内置软启动；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
SUL60512是一款线性稳压器，旨在满足DDR I/II/III/IIIL/IV SDRAM系统中的JEDEC SSTL规范。它专为具有低输入电压、低成本、低噪声和空间限制的系统而设计。该器件在负载瞬变期间提供精确且快速的响应，具备电流源/吸能力，以跟踪参考电压，通常使用20µF输出电容。终端电压可通过两个外部电阻生成，或通过将REFIN引脚强制设定在所需电压来编程。此外，SUL60512提供了一个开漏PGOOD标志，用于监控输出调节，以及一个EN信号，用于在STR模式期间对VTT进行放电。
商品特性
- VIN输入电压范围：2.5V至5.5V
- VLDOIN电压范围：1.0V至3.5V
- 支持DDR I、DDR II、DDR III、DDR IIIL和DDR IV的VTT要求
- 使用输出陶瓷电容器保持稳定
- 提供PGOOD以监控输出调节
- 具有用于关断功能的EN输入
- 支持远端检测
- VTT相对于VTTREF的精度为±25mV
- 提供±10mA缓冲参考电压
- 内置软启动和欠压锁定保护
- 具有过流保护功能
- 提供热关断保护
- 采用TDFN3X3-10L封装
- 符合无铅和无卤素要求
应用领域
- 笔记本电脑、台式机和服务器
- 电信/数据通信设备
- 基站
- 液晶电视/等离子电视
- 复印机/打印机
- 机顶盒
