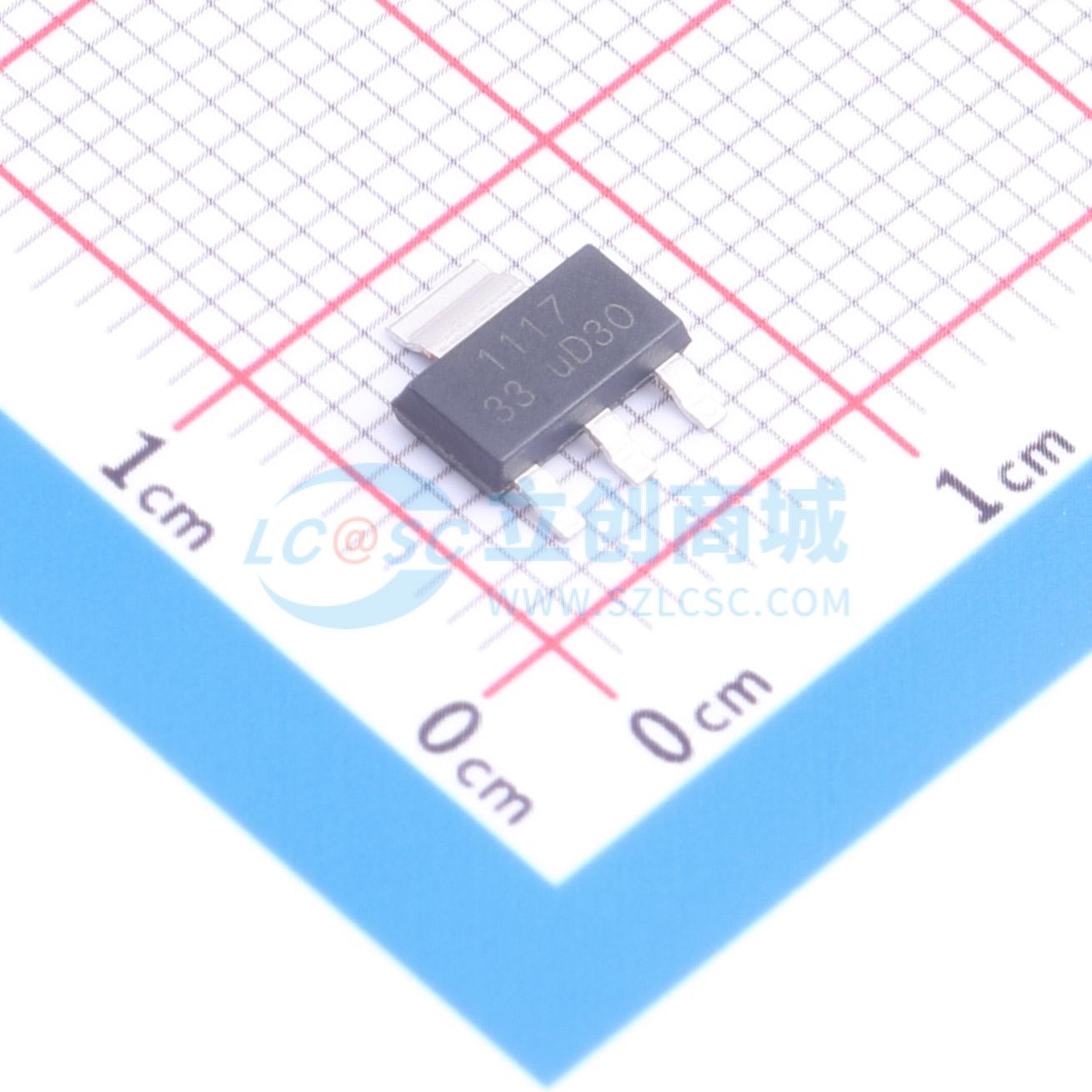

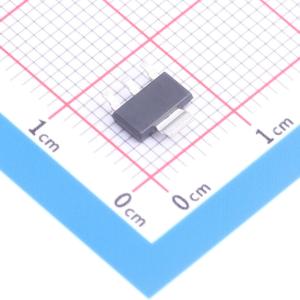

温馨提醒：图片仅供参考，商品以实物为准
SK6117C-33LR
双极线性低压差三端稳压器，具备电流限制和热关断功能，内置带隙基准，适用于低电压应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Bipolar Type LDO Linear Regulator
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK6117C-33LR
- 商品编号
- C52034512
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.247727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 18V | |
| 输出电压 | 3.3V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.5mA | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
SK6117C系列是低压差三端稳压器，针对瞬态响应和最小输入电压要求严苛的低压应用进行了优化。该器件提供电流限制和热关断功能。内部电路包含经修整的带隙基准，确保输出电压精度在±2%以内。其热关断功能可防止因大电流与环境温度共同作用导致的结温过高。该器件采用SOT223封装。
商品特性
- 最大输入电压：18V
- 额定输出电流：0.8A
- 电流限制：1A
- 10Hz至10kHz输出噪声：0.003% × VOUT
- 电源抑制比：70dB @120Hz
- 典型静态电流：3.5mA
- 输出电压精度：±2%
- 片上热关断
- 无需外部元件
- 兼容低等效串联电阻陶瓷电容
应用领域
- USB设备
- 电视与显示器
- 附加卡
- 主板
