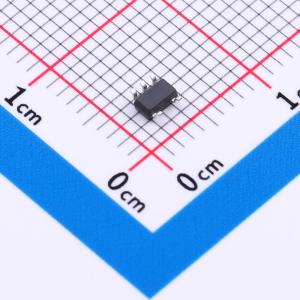

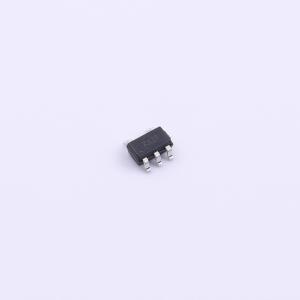

温馨提醒：图片仅供参考，商品以实物为准
XTPS7A2033-XC
3.3V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超低噪声300-mA,3.3V固定输出电压,低压差线性稳压器(LDO)
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XTPS7A2033-XC
- 商品编号
- C51953290
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.054517克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 62dB@(1kHz) | |
| 压差 | 160mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15uA | |
| 噪声 | 9uVrms | |
| 功能特性 | 过流保护；使能控制；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
XTPS7A2033 是一款超低噪声、超低功耗的低压差线性稳压器，采用 3.7V 至 5.5V 电源供电，能提供高达 300mA 输出电流、稳定的 3.3V 输出电压。采用创新的设计技术，在空负载下，其低至 15μA 的静态电流，使其适用于电池供电的便携式设备。无需另加额外的噪声旁路电容，即可提供优异的抗噪声性能，同时还保持了出色的 PSRR 和线路及负载瞬态响应性能。通过超低噪声与极低静态电流的组合，能使便携式设备中的电池使用寿命达到最长期限。在空间尺寸受限的高性能应用场景中，可与 1μF 的输入和输出陶瓷电容搭配使用以满足要求。采用 5 引脚 SOT-23 封装，工作温度范围为 -40℃ 至 125℃。
商品特性
- 超低噪声：9μVrms，与 VOUT 无关
- 超低静态电流（空载）：15μA
- 最大输出电流：300mA
- 输入电压：3.7V 至 5.5V
- 固定输出电压：3.3V
- 输出电压精度：±1%
- 低关断电流：<1μA
- 低压差：160mV（典型值）
- PSRR：1kHz 时为 62dB
- 无需噪声旁路电容
- 与 1μF 陶瓷输入和输出电容搭配使用，性能稳定
- 具备限流和热过载保护功能
- 逻辑控制使能
- 5 引脚 SOT-23 封装
应用领域
- 可穿戴电子产品
- 超极本、平板电脑、电子阅读器
- 常开电源
- 机顶盒
- 游戏控制器、遥控器、玩具、无人机
