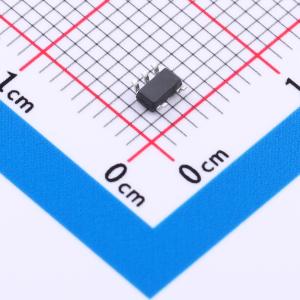

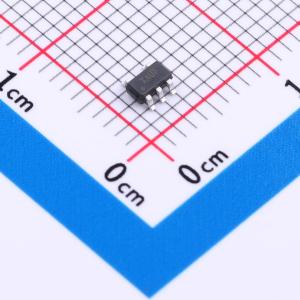

温馨提醒：图片仅供参考，商品以实物为准
XTPS7A2018-XC
1.8V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.2V-5.5V供电，高达 300mA 输出电 流、1.8V 输出电压，超低噪声、超低功耗 的低压差线性稳压器
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XTPS7A2018-XC
- 商品编号
- C51953293
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.053742克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 62dB@(1kHz) | |
| 压差 | 280mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15uA | |
| 噪声 | 9uVrms | |
| 功能特性 | 过流保护；使能控制；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
该器件是一款超低噪声、超低功耗的低压差线性稳压器，采用2.2V至5.5V电源供电，可提供高达300mA的输出电流和稳定的1.8V输出电压。其创新的设计实现了空载下仅15μA的静态电流，非常适合电池供电的便携式设备。它无需额外的噪声旁路电容即可提供出色的抗噪声性能，同时保持了优异的电源抑制比以及线路与负载瞬态响应。超低噪声与极低静态电流的结合，有助于最大限度地延长便携式设备的电池使用寿命。在空间受限的高性能应用中，可与1μF的输入和输出陶瓷电容搭配使用以满足要求。采用5引脚SOT-23封装，工作温度范围为-40°C至125°C。
商品特性
- 超低噪声：9μVrms，与输出电压无关
- 超低静态电流（空载）：15μA
- 最大输出电流：300mA
- 输入电压范围：2.2V至5.5V
- 固定输出电压：1.8V
- 输出电压精度：±1%
- 低关断电流：<1μA
- 低压差：280mV（典型值）
- 电源抑制比：1kHz时为62dB
- 无需额外噪声旁路电容
- 与1μF陶瓷输入和输出电容搭配使用，性能稳定
- 具备限流和热过载保护功能
- 逻辑控制使能
- 5引脚SOT-23封装
应用领域
- 可穿戴电子产品
- 超极本
- 平板电脑
- 电子阅读器
- 常开电源
- 机顶盒
- 游戏控制器
- 遥控器
- 玩具
- 无人机
- 无线手持终端与智能手机
- 便携式及电池供电设备
