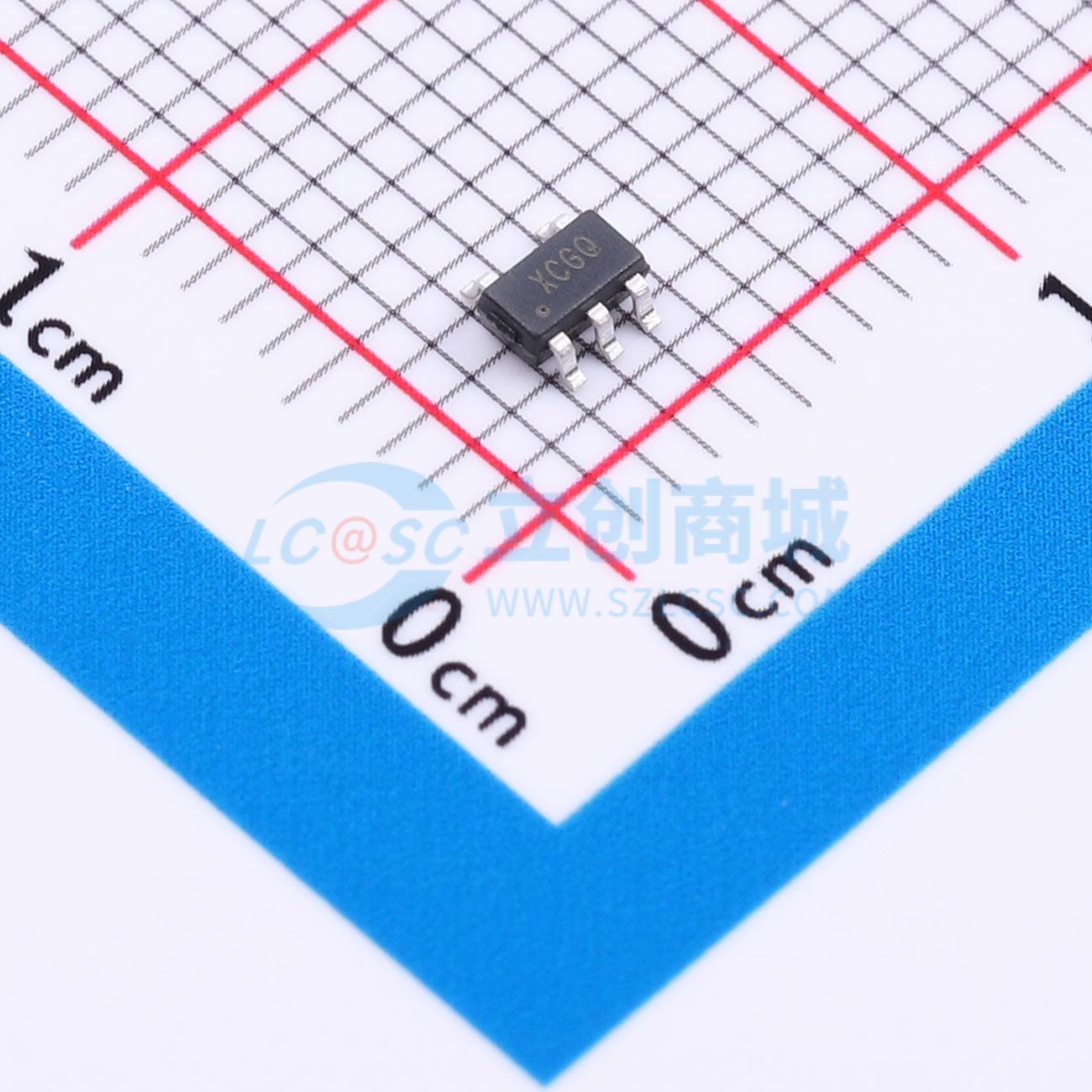

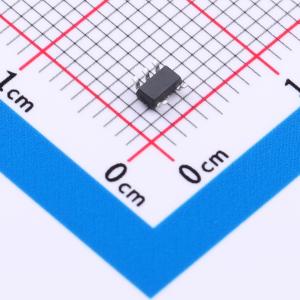

温馨提醒：图片仅供参考，商品以实物为准
XTLV73318-XC
1.8V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.2 V 至 5.5V 电源供电，能提供高达 300mA 输出电 流、 1.8V 输出电压。在空负载下，低至 15μA 的静态电 流，低压差线性稳压器
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XTLV73318-XC
- 商品编号
- C51953298
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.054375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 62dB@(1kHz) | |
| 压差 | 280mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15uA | |
| 噪声 | 9uVrms | |
| 功能特性 | 过流保护；使能控制；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
XTLV73318是一款超低噪声、超低功耗的低压差线性稳压器（LDO），采用2.2V至5.5V电源供电，能提供高达300mA输出电流、稳定的1.8V输出电压。采用创新的设计技术，在空载条件下，其静态电流低至15μA，使其适用于电池供电的便携式设备。该器件无需额外的噪声旁路电容即可提供优异的抗噪声性能，同时保持了出色的电源抑制比（PSRR）以及线路与负载瞬态响应性能。通过结合超低噪声与极低静态电流，XTLV73318能够最大限度地延长便携式设备中电池的使用寿命。在空间受限的高性能应用场景中，XTLV73318可与1μF的输入和输出陶瓷电容搭配使用以满足要求。该器件采用5引脚SOT-23封装，工作温度范围为-40℃至125℃。XTLV73318可直接替代TLV73318PDBVR和TLV73318PDBVT，并可替代XLV73318。
商品特性
- 超低噪声：9μV RMS，与输出电压无关
- 超低静态电流（空载）：15μA
- 最大输出电流：300mA
- 输入电压范围：2.2V至5.5V
- 固定输出电压：1.8V
- 输出电压精度：±1%
- 低关断电流：<1μA
- 低压差：280mV（典型值）
- 电源抑制比（PSRR）：在1kHz时为62dB
- 无需额外的噪声旁路电容
- 与1μF陶瓷输入和输出电容搭配使用，性能稳定
- 具备限流和热过载保护功能
- 逻辑控制使能
- 5引脚SOT-23封装
应用领域
- 智能手机
- 平板电脑
- 摄像头模块和数码相机
- 笔记本和台式电脑
- WLAN（无线局域网）和其他通信模块
