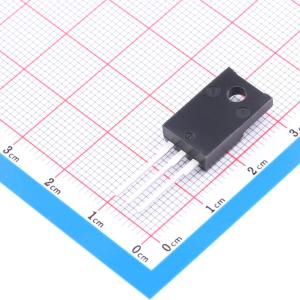

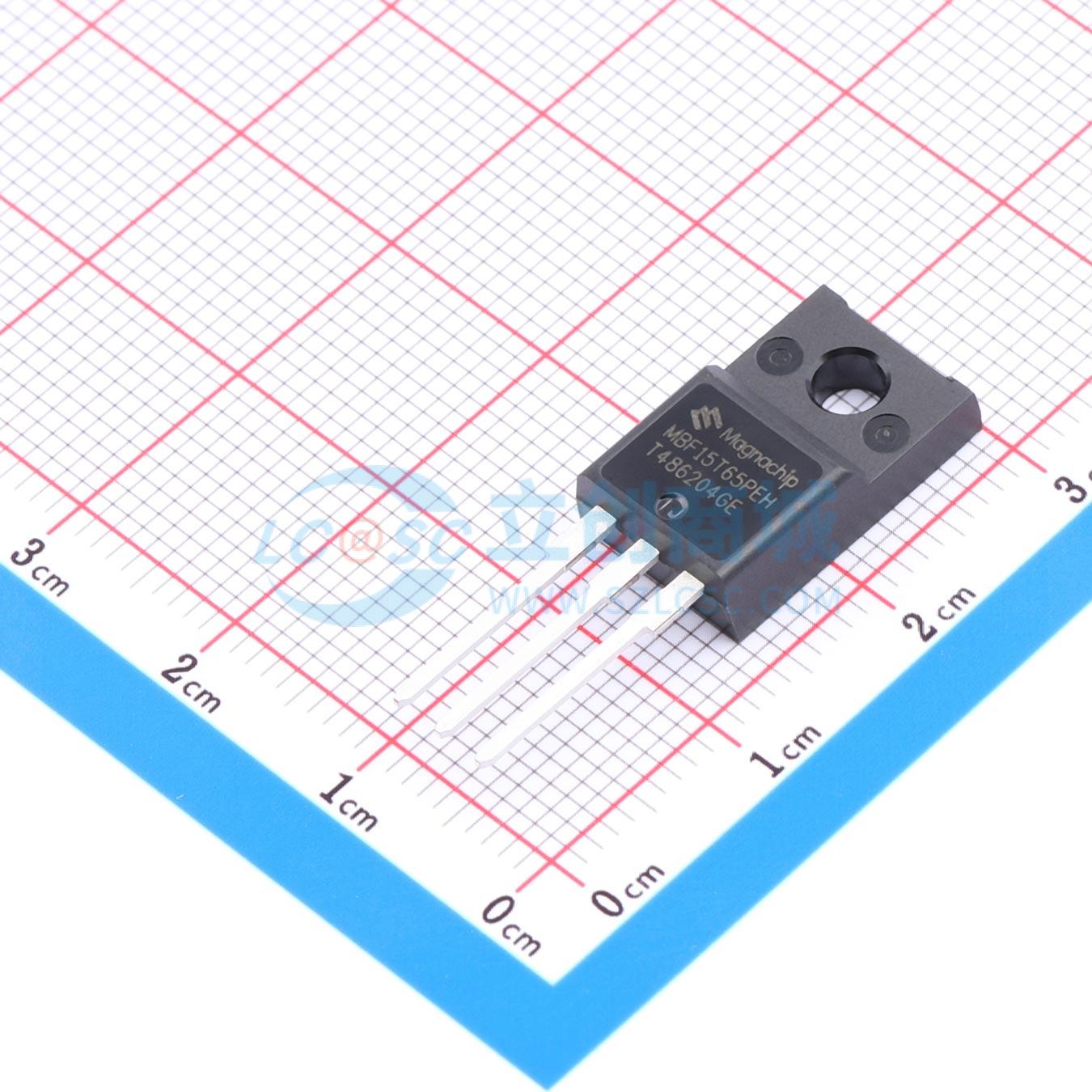

温馨提醒：图片仅供参考，商品以实物为准
MBF15T65PEHTH
650V 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MagnaChip(美格纳)
- 商品型号
- MBF15T65PEHTH
- 商品编号
- C51902189
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.588889克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 48W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@0.5mA | |
| 栅极电荷量(Qg) | 61nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.129nF | |
| 输出电容(Coes) | 57pF | |
| 反向传输电容(Cres) | 31pF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 128ns | |
| 导通损耗(Eon) | 270uJ | |
| 关断损耗(Eoff) | 86uJ | |
| 反向恢复时间(Trr) | 207ns | |
| 工作温度 | -40℃~+175℃ |
商品概述
该绝缘栅双极型晶体管采用先进的场截止沟槽绝缘栅双极型晶体管技术制造，具备高性能、卓越品质和高鲁棒性。该器件适用于电机控制。
商品特性
- 针对电机控制的高鲁棒性
- VCE(sat) 正温度系数
- 非常柔和、快速恢复的反并联二极管
- 低电磁干扰
- 最高结温 175°C
应用领域
- 电机控制逆变器
