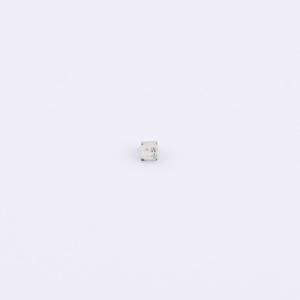

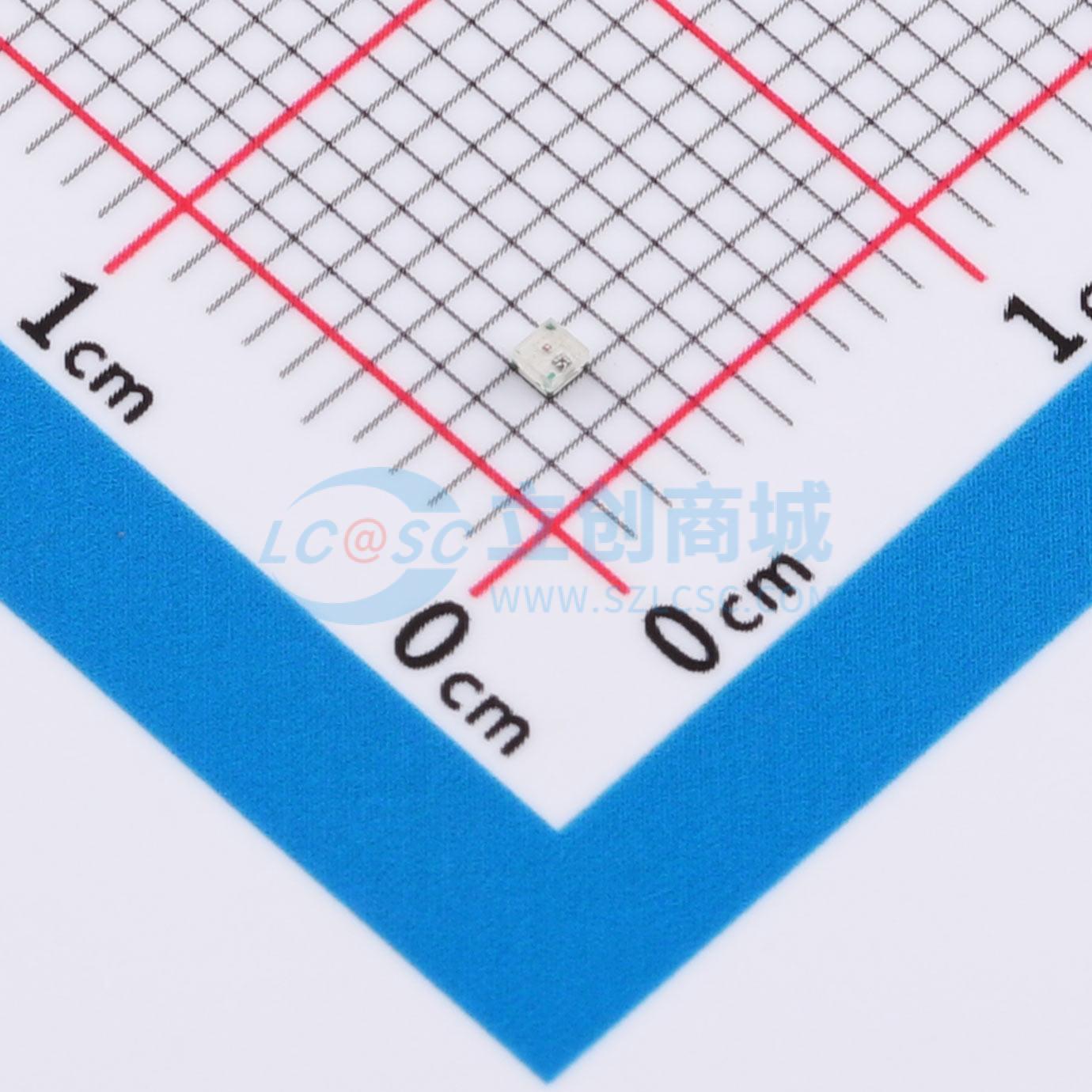

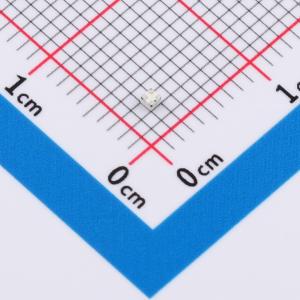

温馨提醒：图片仅供参考，商品以实物为准

XL-1010RGBC-2812B-S

1010幻彩普亮

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 0404幻彩透明普亮小芯片内置驱动IC WS2812B
品牌名称: XINGLIGHT(成兴光)
商品型号: XL-1010RGBC-2812B-S
商品编号: C51900942
商品封装: SMD-4P,1x1mm
包装方式: 编带
商品毛重: 0.01055克(g)

商品参数

	属性	参数值
	商品目录	RGB LED(内置IC)
	主波长-红	620nm~630nm
	主波长-绿	520nm~530nm
	主波长-蓝	465nm~475nm
	数据速率	800Kbit/s
	工作电压	3.5V~5.5V
	静态电流	0.35mA
	透镜颜色	无色透明透镜
	抗静电能力	2000V
	工作温度	-40℃~+85℃
	PWM频率	1kHz
	发光角度	120°
	长度	1mm

	属性	参数值
	宽度	1mm
	高度	0.8mm
	功能特性	内置单向传输功能
	峰值波长-红	625nm
	峰值波长-绿	525nm
	峰值波长-蓝	470nm
	发光强度-红	90mcd
	发光强度-绿	280mcd
	发光强度-蓝	60mcd
	传输延迟	93ns
	上升时间	104ns
	下降时间	298ns

商品概述

1010灯珠内部集成高质量外控单线级联恒流IC和优质RGB LED芯片，体积小巧，外围电路简单。内置IC恒流精度高，内部RGB芯片经过预先分光处理，发光高度一致，白光效果纯正。采用整形转发强化技术，支持单线数据传输，可无限级联。数据传输频率为800Kbps/秒，在画面刷新速率为30帧/秒时，可实现不少于1024点的控制。输出端口PWM控制能够实现256级灰度调节，端口扫描频率为1.5KHz/s。采用优化预置5mA/通道恒流模式，实现低压驱动级联数量最大化。具有高恒流精度，片内误差小于1.5%，片间误差小于3%。内置低压强化模块，VDD在4.5~5.5V之间可100%正常工作。具备超强数据整形能力，接收完本单元数据后自动将后续数据整形输出。

商品特性

外观尺寸为1.0×1.0×0.8mm
发光颜色及胶体为七彩幻彩/透明胶体
环保工艺符合ROHS要求
湿气敏感性等级为5级
采用EIA规范标准包装
适用于SMT贴片自动化生产
适用于红外线回流焊制程

应用领域

LED全彩发光字灯串
LED全彩模组
LED幻彩软硬灯条
LED护栏管
LED外观与情景照明
