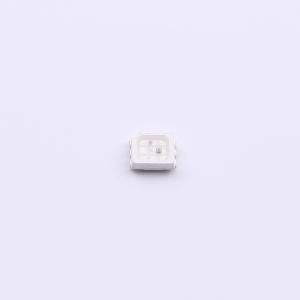

XL-3527RGBC-SK6812B

SK6812B是集控制电路与发光电路于一体的智能外控LED光源，外型与3527LED灯珠相同，每个元件为一个像素点。像素点内包含智能数字接口数据锁存信号整形放大驱动电路、电源稳压电路、内置恒流电路、高精度RC振荡器，输出驱动采用专利PWM技术，保证了像素点内光的颜色高一致性。芯片采用单线通讯方式，以归零码发送信号。上电复位后，芯片接收DIN端数据，接收24bit后，DOUT端口开始转发数据供下一个芯片使用。转发前，DOUT口一直拉低，此时芯片不接受新数据。芯片OUTR、OUTG、OUTB三个PWM输出口根据接收到的24bit数据发出不同占空比的信号，信号周期为4ms。若DIN端输入RESET信号，芯片将接收到的数据送显示，并在该信号结束后重新接受新数据，接受完开始的24bit数据后通过DOUT口转发数据。在未接收到RESET码前，OUTR、OUTG、OUTB管脚原输出保持不变，接收到80µs以上低电平RESET码后，芯片将接收到的24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。除DIN外，芯片额外设计了FDIN输入端，接收上一个芯片的DIN数据。级联时，若某一颗芯片损坏，不影响数据传输，后续芯片仍能正常接收数据。LED具有低电压驱动、环保节能、亮度高、散射角度大、一致性好、超低功率、超长寿命等优点。将控制电路集成于LED上，电路更简单，体积小，安装更简便。

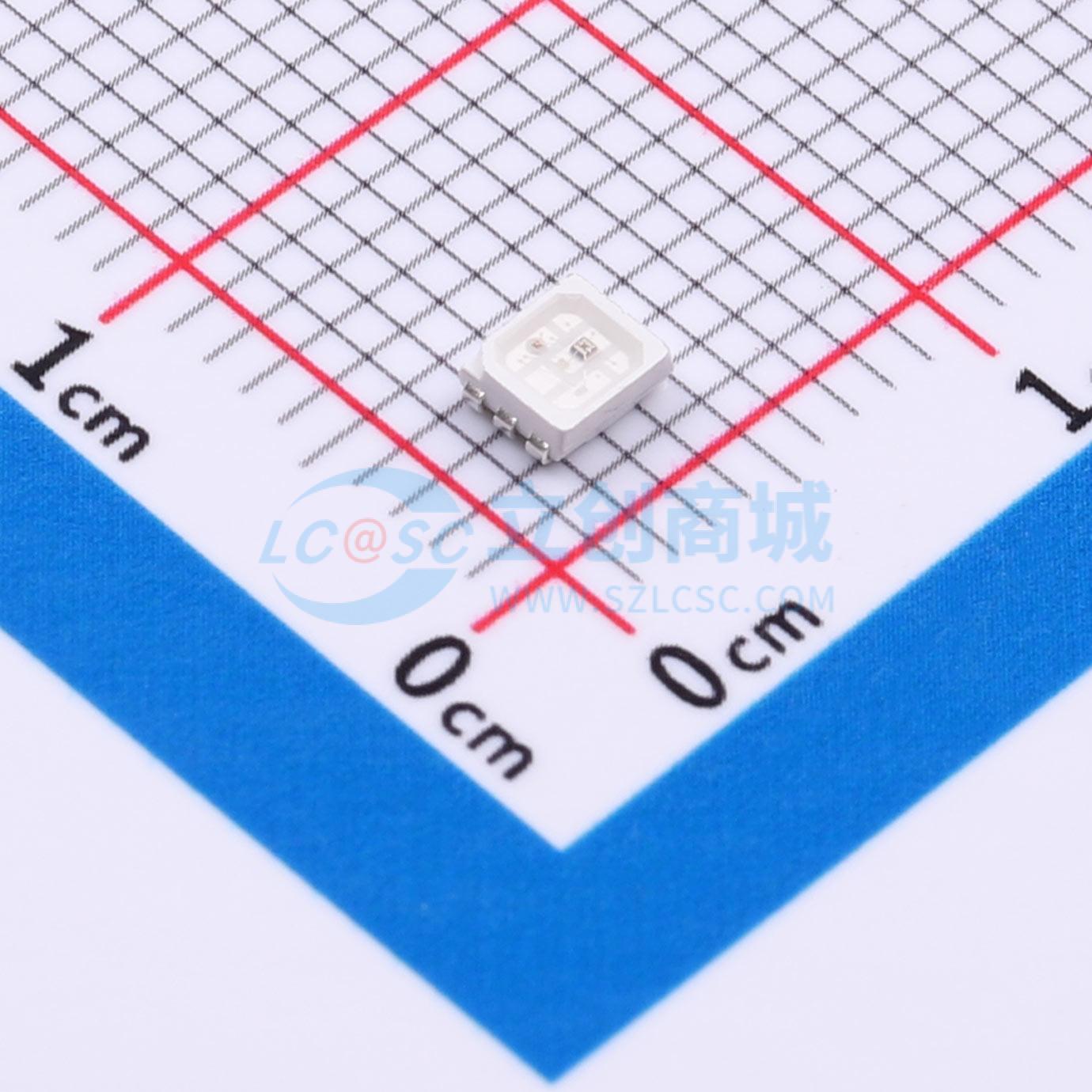

• 外观尺寸（长/宽/高）：3.5×2.7×1.15mm
• 发光颜色及胶体：RGB幻彩/透明胶体
• 环保工艺符合ROHS要求
• 湿气敏感性等级（MSL）：5级
• EIA规范标准包装
• 适用于SMT贴片自动化生产
• 适用于红外线回流焊制程

• LED全彩发光字灯串
• LED全彩模组
• LED幻彩软硬灯条，LED护栏管
• LED外观，情景照明
• LED异性屏
• 各种电子产品，电器设备跑马灯
