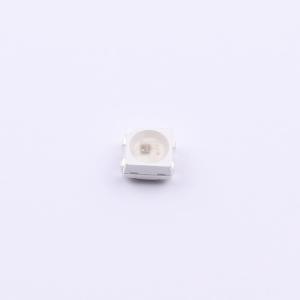

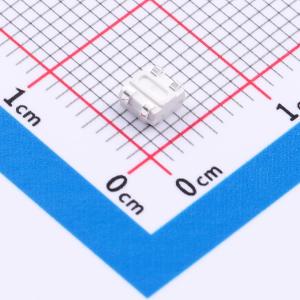

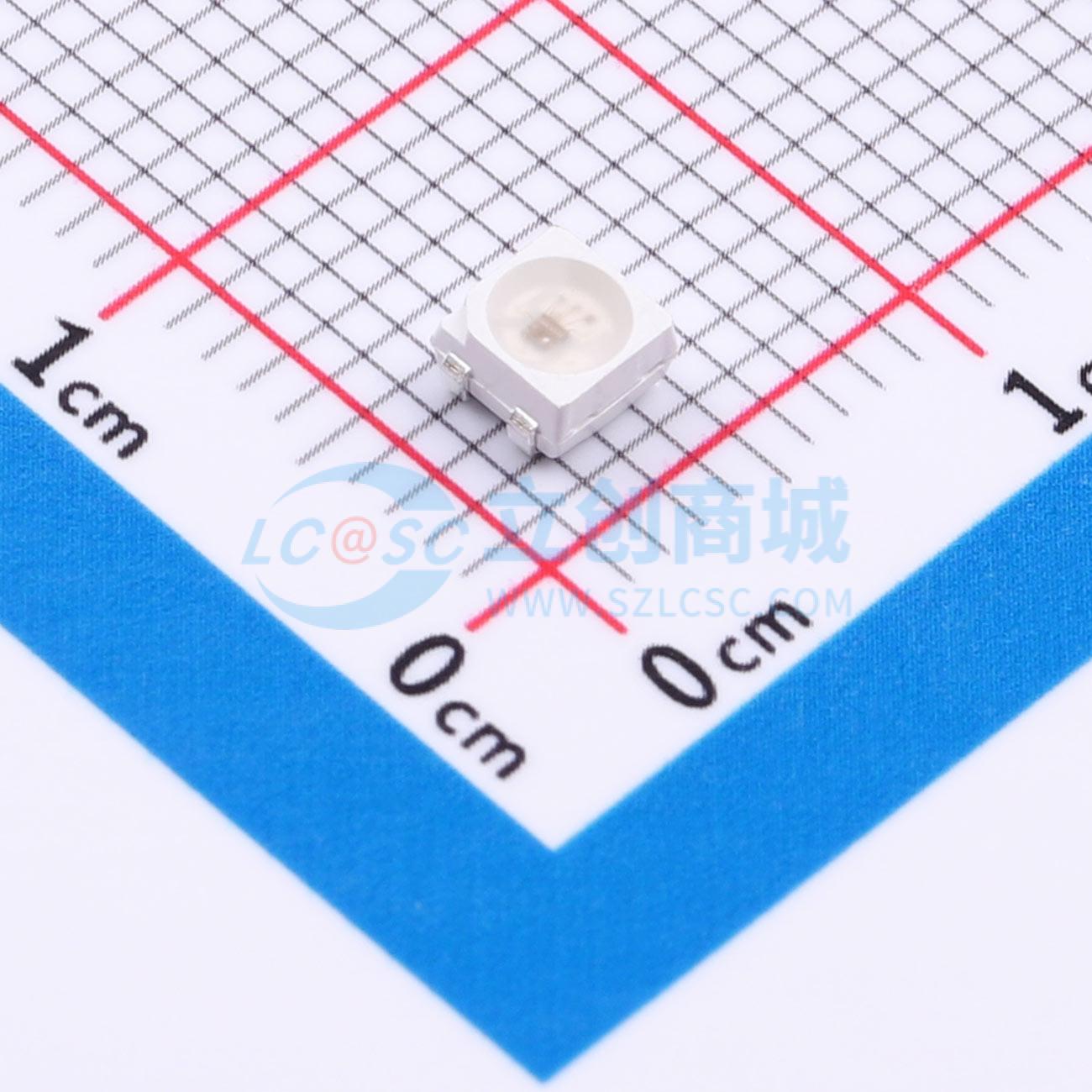

XL-3535RGBC-2812B-12V
3535幻彩透明(12V)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3535幻彩透明 (12V) 内置驱动IC WS2812B
- 品牌名称
- XINGLIGHT(成兴光)
- 商品型号
- XL-3535RGBC-2812B-12V
- 商品编号
- C51900943
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 波长 | B:465nm~475nm；R:620nm~630nm；G:515nm~525nm | |
| 发光强度 | B:80mcd~180mcd；R:100mcd~250mcd；G:400mcd~700mcd | |
| PWM频率 | 4kHz | |
| 透镜颜色 | 无色透明透镜 | |
| 抗静电能力 | 2000V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 峰值波长 | R:625nm；G:520nm；B:470nm | |
| 发光角度 | 120° | |
| 长度 | 3.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 1.95mm |
商品特性
- 外观尺寸（长/宽/高）：3.5×3.5×1.95mm
- 发光颜色及胶体：RGB/透明胶体
- 环保工艺符合ROHS要求
- 湿气敏感性等级（MSL）：5级
- EIA规范标准包装
- 适用于SMT贴片自动化生产
- 适用于红外线回流焊制程
- 3535灯珠内部集成高质量外控单线级联恒流IC和优质RGB LED芯片，体积小巧，外围简单
- 内置IC恒流精度高，内部RGB芯片预先分光处理，发光高度一致，白光效果纯正
- 整形转发强化技术，单线数据传输，可无限级联
- 数据传输频率800Kbps/秒，可实现画面刷新速率30帧/秒时，不小于1024点
- 输出端口PWM控制能够实现256级灰度调节，端口扫描频率1.5KHz/s
- 采用优化预置9mA/通道恒流模式，低压驱动级联数量最大化，高恒流精度，片内误差<1.5%，片间误差<3%
- 内置低压强化模块，VDD在12V时100%正常工作
- 超强数据整形能力：接受完本单元数据自动将后续数据整形输出
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条，LED护栏管
- LED外观，情景照明
- LED异形屏
- 各种电子产品，电器设备跑马灯
