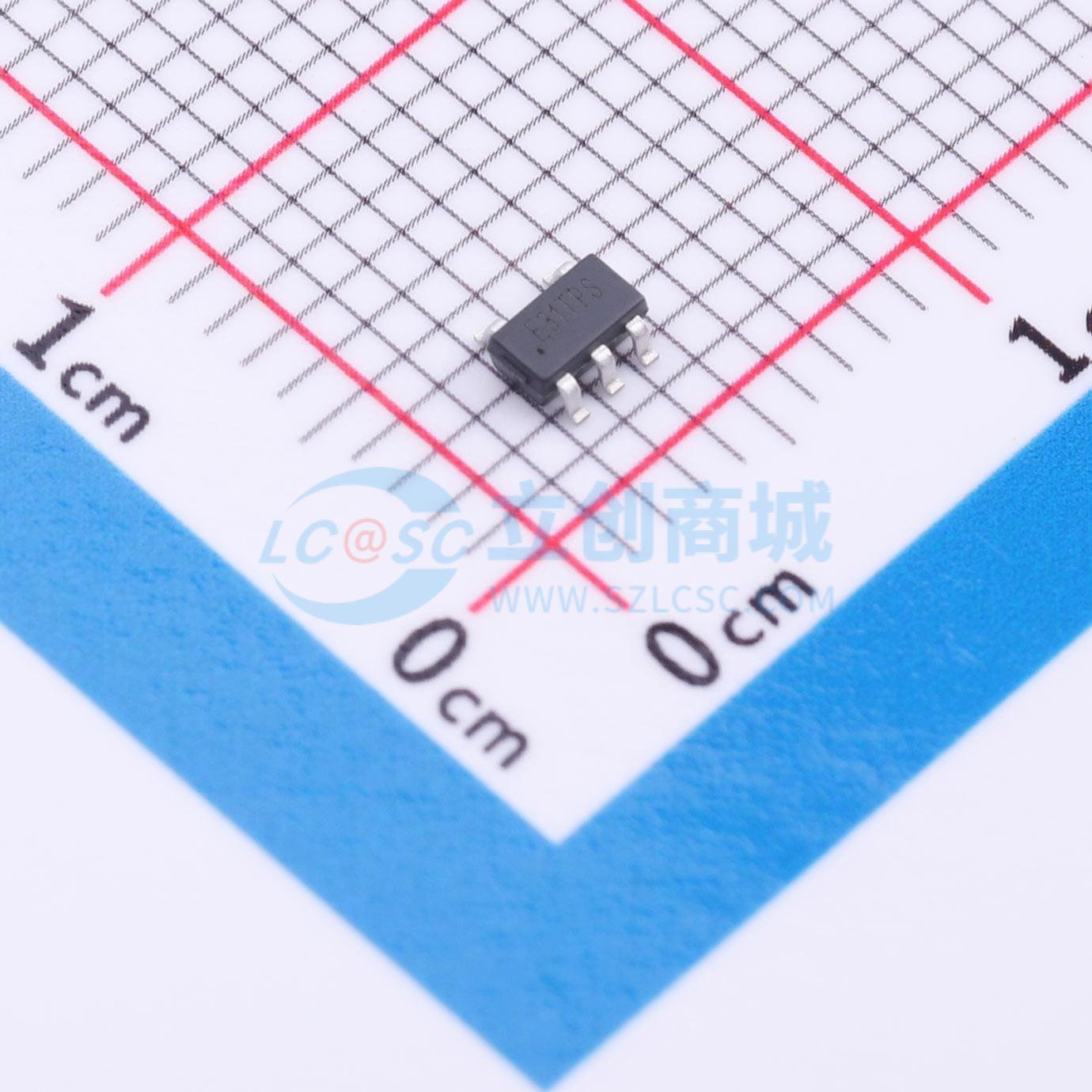

SGM8061XN5(TOKMAS)实物图

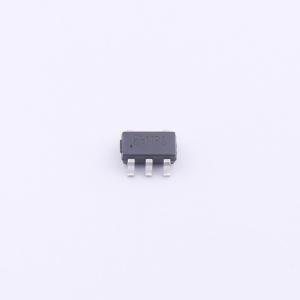

  • SGM8061XN5(TOKMAS)商品缩略图

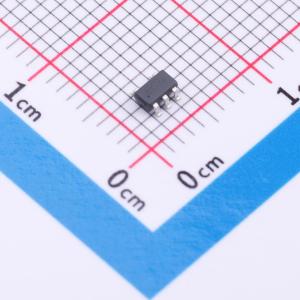

  • SGM8061XN5(TOKMAS)商品缩略图
  • SGM8061XN5(TOKMAS)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SGM8061XN5(TOKMAS)

5.5V, 42uA, RRIO, 零漂移运算放大器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
放大器数 单路,最大电源宽度(Vdd-Vss) 5.5V,轨到轨 轨到轨输出,增益带宽积(GBP) 350MHz
品牌名称
Tokmas(托克马斯)
商品型号
SGM8061XN5(TOKMAS)
商品编号
C51889368
商品封装
SOT23-5​
包装方式
编带
商品毛重
0.049167克(g)

商品参数

属性参数值
商品目录精密运放
放大器数单路
单电源电压1.8V~5.5V
输入失调电压(Vos)1uV
输入失调电压温漂(Vos TC)8nV/℃
增益带宽积(GBW)350kHz
轨到轨轨到轨输入,轨到轨输出
压摆率(SR)0.16V/us
属性参数值
共模抑制比(CMRR)120dB
输入电压噪声密度(eN)55nV/√Hz@1kHz
输入偏置电流(Ib)50pA
静态电流(Iq)45uA
输出电流60mA
输入失调电流(Ios)100pA
工作温度-40℃~+125℃
功能特性零漂移/自动稳零

商品特性

  • 低失调电压：10 μV（最大值）
  • 零漂移：0.008 μV/℃
  • 0.1 Hz 至 10 Hz 噪声：1.1 μVₚ₋ₚ
  • 低电源电流：每放大器 42 μA
  • 带宽：350 kHz
  • 压摆率：0.16 V/μs
  • 高增益，130 dB 高共模抑制比和电源抑制比
  • 轨到轨输入和输出摆幅
  • 工作温度范围：-40℃ 至 125℃
  • 小型封装：SOT353 (SC70-5) 和 SOT23-5

应用领域

  • 传感器放大器
  • 双向电流检测
  • 直流失调校正
  • 温度测量
  • 远程传感器
  • 电池供电仪器
  • 电子秤
