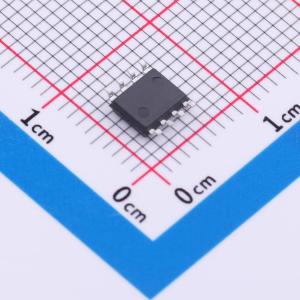

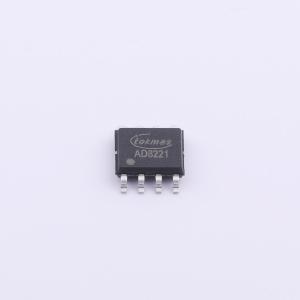

温馨提醒：图片仅供参考，商品以实物为准
AD8221ARZ-R7(TOKMAS)
高电压精密零漂移仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单路放大器，共模抑制比(CMRR) 80dB，输入偏置电流(Ib) 1.5nA，输入失调电压(Vos) 50uV
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- AD8221ARZ-R7(TOKMAS)
- 商品编号
- C51889387
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 300pA | |
| 输入失调电压(Vos) | 50uV | |
| 压摆率(SR) | 5V/us | |
| 输出电流 | 70mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 3.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 300pA | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 双电源(Vee ~ Vcc) | 2V~18V；-18V~-2V | |
| 电源纹波抑制比(PSRR) | 120dB | |
| 稳定时间 | 2.1us | |
| 功能特性 | 外部电阻增益；ESD保护；零漂移/自动稳零 |
商品特性
- 出色的直流规格
- 小电压偏移：±50μV（最大值）
- 小电压偏移漂移：0.2μV/°C（最大值）
- 小输入偏置电流：1.5nA（最大值）
- 出色的交流规格
- 共模抑制比：80dB @ G=1（最小值）
- 小输入噪声：15nV/√Hz @ G=10
- 输入噪声（0.1 Hz 至 10 Hz）：1 μV 峰峰值
- -3dB 带宽：1.6MHz
- 压摆率：5V/μs
- 通过1个外部电阻设置增益（增益范围 1 至 1,000）
- 电源电压：±2V 至 ±18V
- 电压输出轨到轨
- 工作温度：–45°C 至 +125°C
- 封装：SOP8、MSOP8 和 DFN3X3-8
应用领域
- 称重传感器
- 医疗设备
- 工业过程控制
- 精密数据采集系统
- 压力传感器
- 精密电流测量
