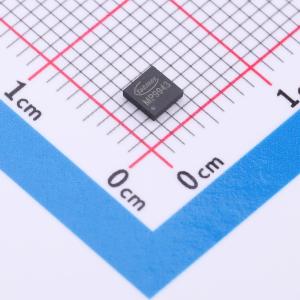

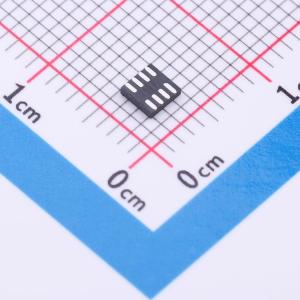

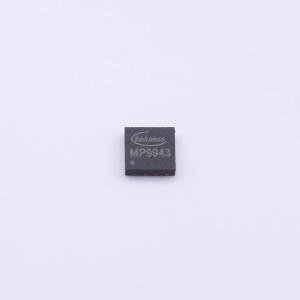

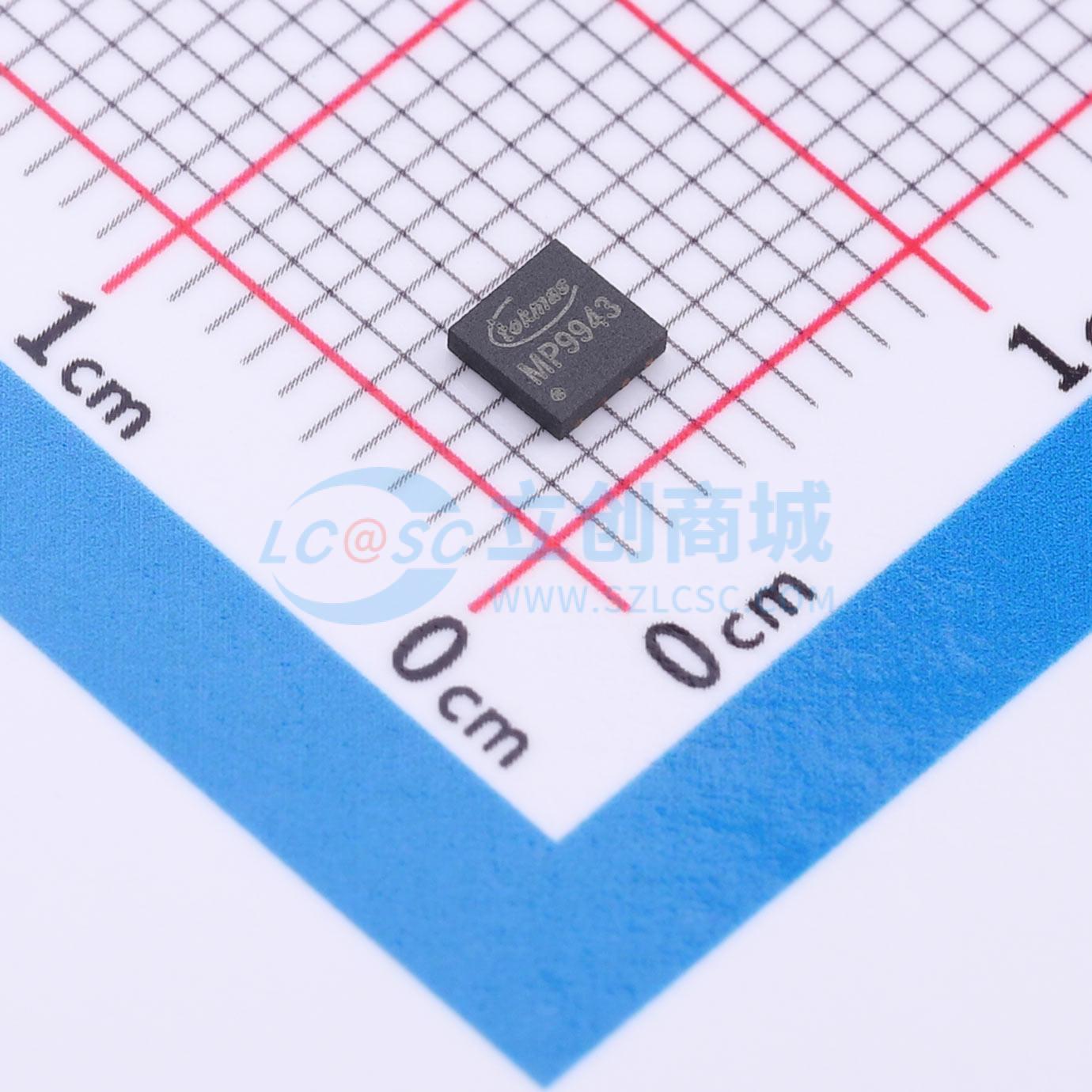

MP9943GQ(TOKMAS)

降压型 3A 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 功能类型降压型，工作电压 3V~36V，输出电压 300mV~42V，输出电流 3A
品牌名称: Tokmas(托克马斯)
商品型号: MP9943GQ(TOKMAS)
商品编号: C51889390
商品封装: QFN-8(3x3)
包装方式: 编带
商品毛重: 0.127233克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；过流保护；工作状态指示；打嗝限流

商品概述

MP9943 是一款高效率同步单片降压开关稳压器，集成了内部高边和低边 MOSFET。它采用峰值电流模式控制以实现快速环路响应，可提供高达 3A 的输出电流。MP9943 在 3.0V 至 36V 的宽输入电压范围内工作，静态电流低至 30μA。标准功能包括热关断、欠压锁定、使能控制和电源正常指示器。在过载或输出短路期间，提供逐周期电流限制和打嗝保护。热关断功能确保了可靠且容错的操作。该器件是一款同步降压开关稳压器，集成了高边和低边功率 MOSFET。MP9943 可在轻载至满载条件下以非常高的效率提供 3A 输出电流。其特点包括 3.0V 至 36V 的宽输入电压范围、410 kHz 开关频率。内部软启动限制了上电期间的浪涌电流。MP9943 还集成了内部补偿电路以简化环路设计。另一个突出特点是其极低的工作静态电流，这使其适用于电池供电应用。

商品特性

宽输入电压范围：3.0V 至 36V
410kHz 开关频率
3A 输出电流能力
低工作静态电流：在 12V 输入至 3.3V 输出时典型值为 30μA
在 -40°C~125°C 范围内，1V 基准精度为 ±1.5%
在 12V 输入至 5V 输出时，峰值效率典型值 >95%
最小导通时间：典型值 40ns
内部补偿
精密使能
过载或短路时，提供逐周期电流限制和打嗝保护

应用领域

座舱系统
高级驾驶辅助系统
机器人吸尘器
无人机
电动工具
家用电器
GPS 追踪器
工业和医疗电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	0V~24V
	输出电流	3A
	开关频率	350kHz~470kHz
	工作温度	-40℃~+125℃@(TJ)
