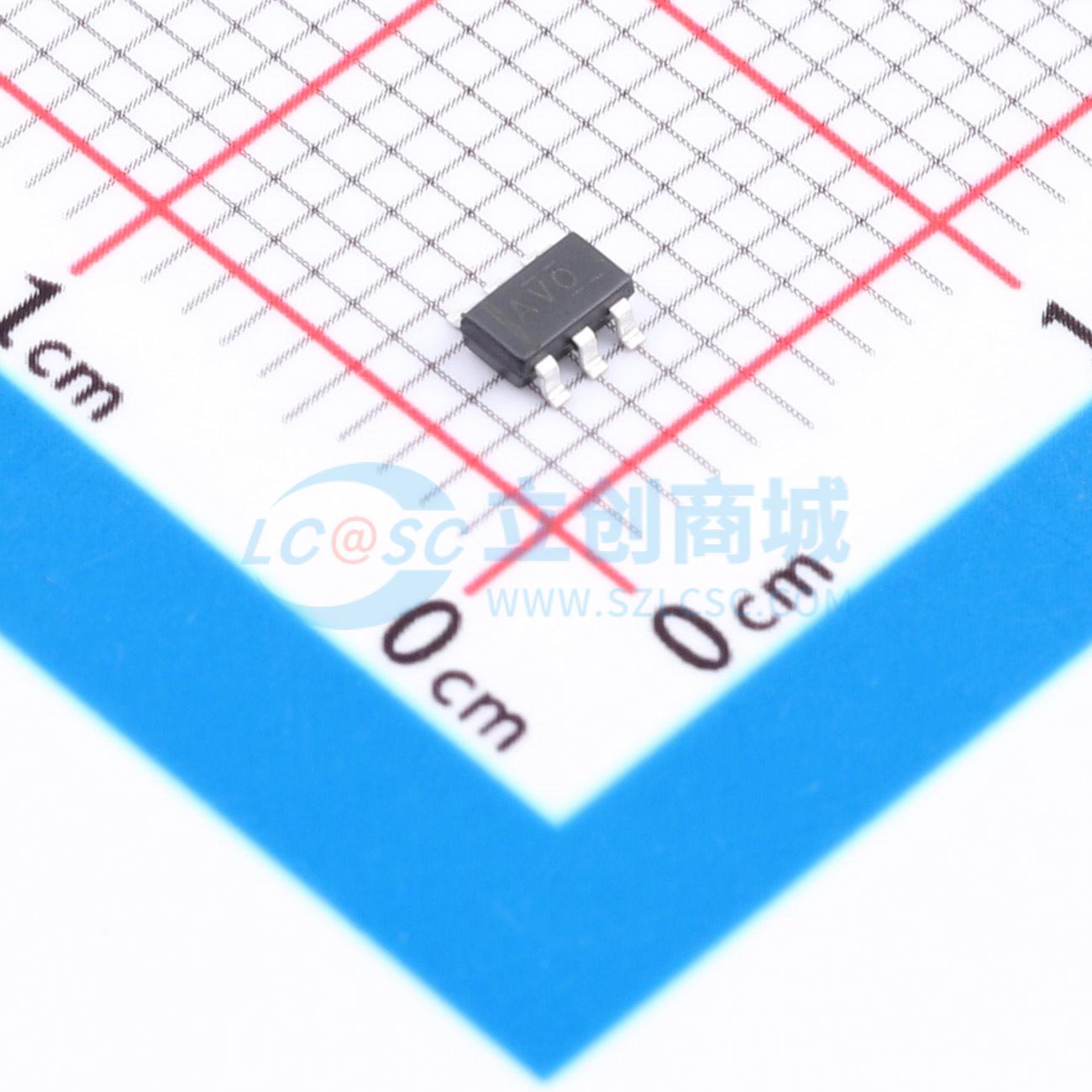

温馨提醒：图片仅供参考，商品以实物为准
TPS3808G33DBVR-TP
TPS3808G33DBVR-TP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微处理器监控电路系列可监控 0.4V 至 5.0V 的系统电压，当检测电压降至预设阈值以下或手动复位 (MR) 引脚降至逻辑低电平时，会发出开漏复位信号。在检测电压和手动复位 (MR) 恢复到各自阈值以上后，复位输出会在用户可调的延迟时间内保持低电平。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPS3808G33DBVR-TP
- 商品编号
- C51886189
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.035523克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.7V~6.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.07V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 手动复位输入 | |
| 静态电流(Iq) | 2.8uA |
商品概述
该系列微处理器监控电路可监测0.4V至5.0V的系统电压，当检测引脚电压低于预设阈值或手动复位引脚被拉至逻辑低电平时，将断言开漏复位信号。在检测电压和手动复位信号恢复到各自阈值以上后，复位输出将保持低电平一段用户可调的延迟时间。
商品特性
- 具有可调延迟时间的上电复位发生器：1.25ms至10s。
- 极低静态电流：典型值2.8uA。
- 高阈值精度：典型值0.5%。
- 提供针对0.9V至5V标准电压轨的固定阈值电压，以及可低至0.4V的可调电压选项。
- 手动复位输入。
- 开漏复位输出。
- 工作温度范围：-40℃至125℃。
- 封装：SOT23-6L (TPS3808XXXDBVR-TP)， DFN2x2-6L (TPS3808xXxDRVR-TP)。
应用领域
- DSP或微控制器应用
- 笔记本/台式计算机
- FPGA/ASIC应用
- 便携式/电池供电产品
- PDA/手持产品
