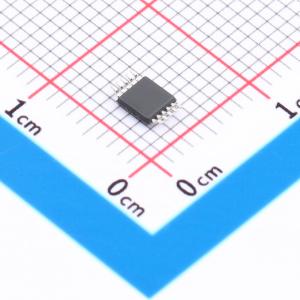

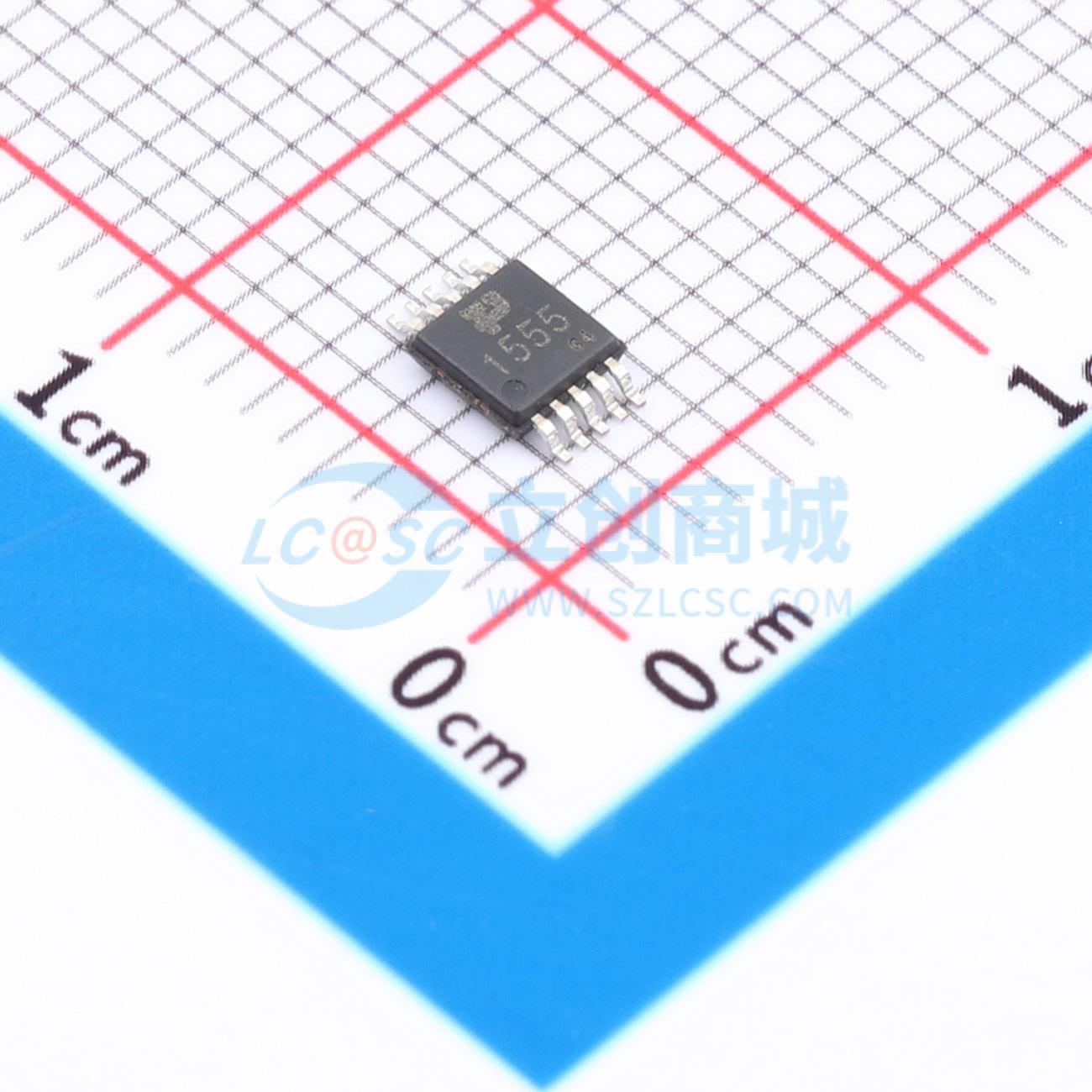

温馨提醒：图片仅供参考，商品以实物为准
TPBL1555MMG
双路单刀双掷模拟开关，2:1 多路复用器/1:2 解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双 SPDT 低导通电阻模拟开关，可在 1.5V 至 5.5V 的单电源下工作。该器件具有低导通电阻和出色的导通电阻匹配能力，具备先断后通功能，可防止信号在从一个通道传输到另一个通道时发生失真。该器件能够实现真正的隔离，即使 COMx 覆盖 VCC 时，也只有极少的电流会回流到电源。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPBL1555MMG
- 商品编号
- C51886207
- 商品封装
- MSOP-10L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 3.9Ω | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 500MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 断电隔离 |
商品概述
这是一款双路单刀双掷低导通电阻模拟开关，可在1.5V至5.5V的单电源电压下工作。该器件具有低导通电阻和优异的导通电阻匹配特性，并具备先断后通功能，可防止信号在通道间切换时产生失真。该器件能够实现真正的隔离，即使在COMx引脚电压超过VCC的情况下，也仅有极少量电流会回流至电源。
商品特性
- 低导通电阻，Ron = 1.5Ω
- 控制引脚兼容1.8V逻辑电平
- 高关断隔离度：-100dB @ 100KHz
- COMx引脚电压可超越VCC，实现即使电源失效时的真正隔离
- 低通道间串扰：-97dB @ 100KHz
- 高带宽（-3dB @ 500MHz），适用于USB2.0高速信号路由
- 静态电流低（<2μA），工作电压范围宽（1.5V ~ 5.5V）
- 小尺寸封装：MSOP-10L
应用领域
- 移动电话
- 平板电脑
- 笔记本电脑
- USB Type-C麦克风/地线开关
- 音频、视频、UART、USB2.0信号与电源路由
- 电信信号切换
- 采样保持系统
- 信号门控
- 多路复用器/解复用器
