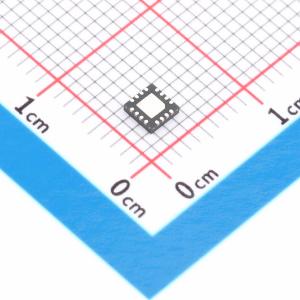

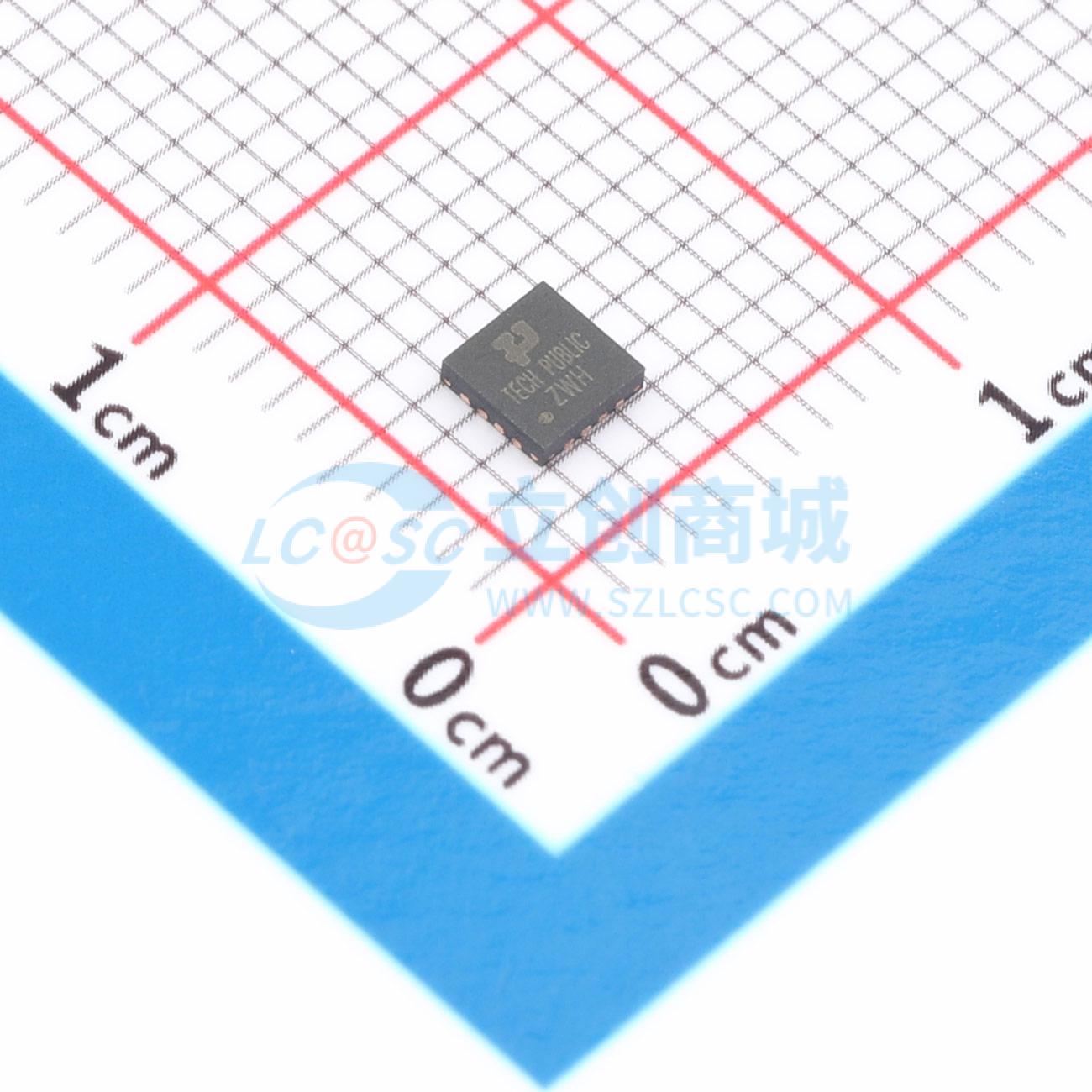

TPTS3A44159RGTR
低导通电阻四路单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能、四通道、单刀双掷 (SPDT) 模拟开关，在3.0V VCC时典型超低导通电阻为0.5Ω。可在2.3V至4.5V的宽VCC范围内工作，设计用于先断后通操作。选择输入与TTL电平兼容。还具备智能电路，即使控制电压低于VCC电源电压，也能最大限度地减少VCC泄漏电流。此特性适用于移动手机应用，允许与基带处理器通用IO直接接口，同时最大限度地降低电池消耗。即，在实际应用中无需额外设备将控制电平转换为与VCC相同的电平。采用QFN 3x3-16L封装。标准产品无铅且无卤。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPTS3A44159RGTR
- 商品编号
- C51886201
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 1.8Ω@3.0V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 8pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 700MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 电平转换；无毛刺切换 |
商品概述
这是一款高性能四通道单刀双掷模拟开关，在3.0V VCC电压下具有0.5Ω（典型值）的超低导通电阻。该器件的工作电压范围宽达2.3V至4.5V，采用先断后通设计。其选择输入兼容TTL电平。该器件还配备了智能电路，即使在控制电压低于VCC电源电压时，也能最大限度地减少VCC泄漏电流。此特性适用于移动手持设备应用，可直接与基带处理器的通用IO接口连接，实现最低的电池消耗。换言之，在实际应用中无需额外器件来将控制电平转换至与VCC相同。该器件采用QFN 3x3-16L封装。标准产品为无铅且无卤素。
商品特性
- 超低导通电阻：1.5Ω
- 电源电压：1.5~5.5V
- -3dB带宽：700MHz
- 轨到轨信号范围
- 先断后通切换
- 在扩展的控制输入范围内具有低静态电流
应用领域
- 音频和视频信号路由
- 其他电子设备
- 液晶显示器、电视和机顶盒
- 手机、掌上电脑、数码相机和笔记本电脑
