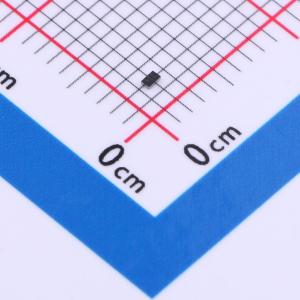

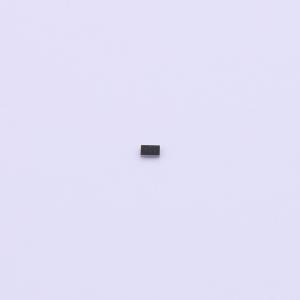

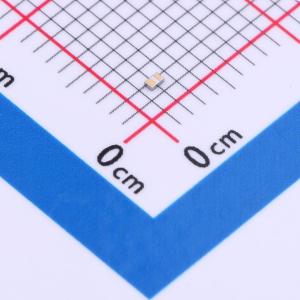

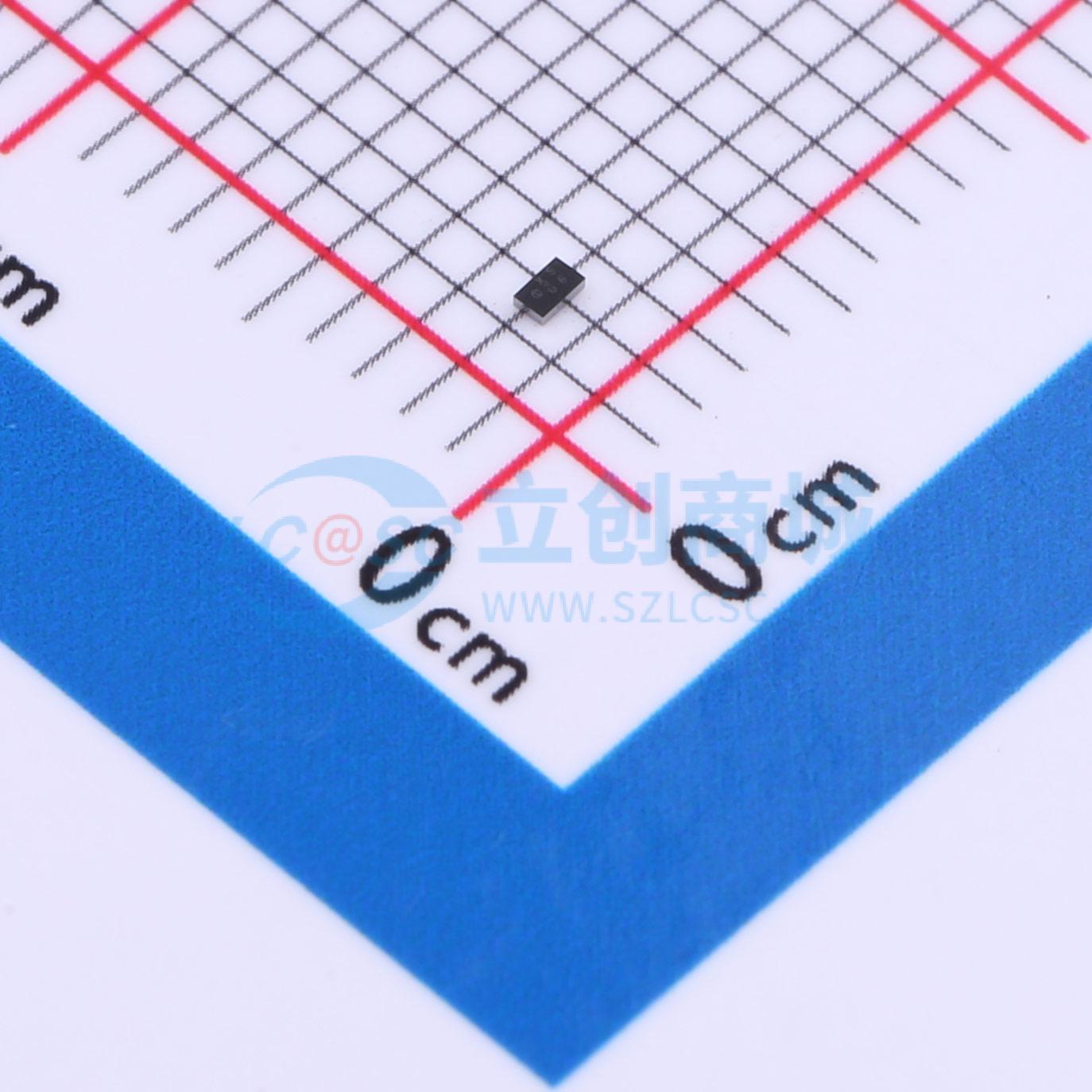

SDM05U40CSP-7
电压:40V 电流:500mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款40伏、0.5A的肖特基势垒整流器，针对低正向压降和低漏电流进行了优化，采用紧凑的芯片级封装（CSP），仅占用0.6mm²的电路板空间。低热阻使设计人员能够应对提高效率的设计挑战，同时减少电路板空间。
- 品牌名称
- DIODES(美台)
- 商品型号
- SDM05U40CSP-7
- 商品编号
- C526764
- 商品封装
- X3-WLB1006-2
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 415mV@500mA | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 500mA | |
| 反向电流(Ir) | 75uA@40V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 14A |
商品概述
DIODES SDM05U40CSP是一款40伏、0.5安的肖特基势垒整流器，针对低正向压降和低漏电流进行了优化，采用紧凑的芯片级封装（CSP），仅占用0.6平方毫米的电路板空间。低热阻使设计人员能够在提高效率的同时减少电路板空间，应对设计挑战。
商品特性
- 板外轮廓为0.275毫米
- 比DFN1006薄30%以上
- 低正向电压（VF）可最大限度地降低传导损耗并提高效率
- 降低高温反向漏电流；提高高温运行时对热失控故障的可靠性
- 完全无铅且完全符合RoHS标准
- 无卤素和锑的“绿色”器件
应用领域
- 阻塞二极管
- 升压二极管
- 开关二极管
- 反向保护二极管
