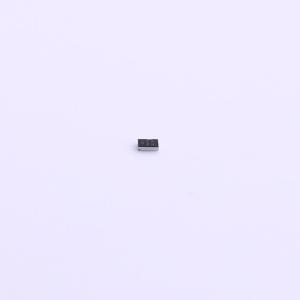

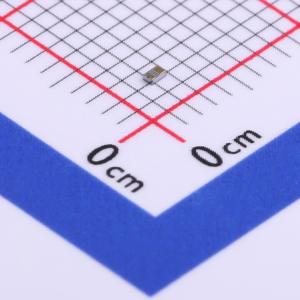

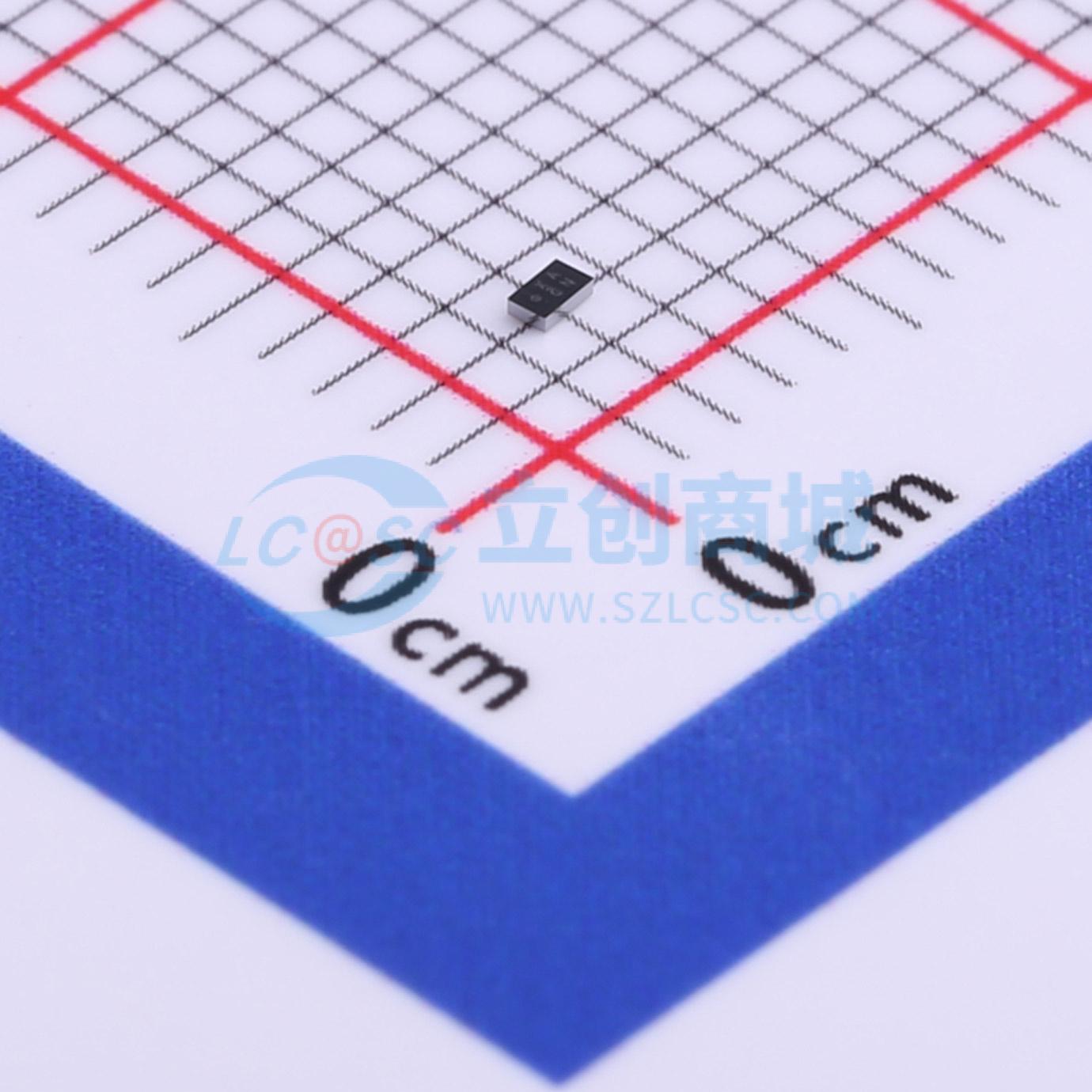

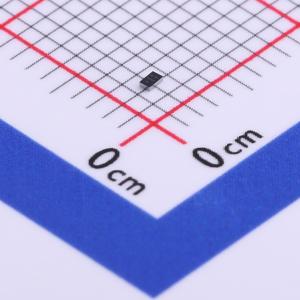

SDM1A40CSP-7
电压:40V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款40伏1A的肖特基势垒整流器，针对低正向压降和低漏电流进行了优化，采用紧凑的芯片级封装（CSP），仅占用0.6mm²的电路板空间。低热阻使设计人员能够应对提高效率的设计挑战，同时减少电路板空间。
- 品牌名称
- DIODES(美台)
- 商品型号
- SDM1A40CSP-7
- 商品编号
- C526765
- 商品封装
- X3-WLB1006-2
- 包装方式
- 编带
- 商品毛重
- 0.077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 510mV@1A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 40V | |
| 整流电流 | 1A | |
| 反向电流(Ir) | 75uA@40V |
商品概述
SDM1A40CSP是一款40伏1A的肖特基势垒整流器，针对低正向压降和低泄漏电流进行了优化，采用紧凑的芯片级封装（CSP），仅占用0.6平方毫米的电路板空间。低热阻使设计人员能够在提高效率的同时减少电路板空间，应对设计挑战。
商品特性
- 电路板外轮廓高度为0.275mm，比DFN1006薄30%以上
- 低正向电压(VF)，可将传导损耗降至最低并提高效率
- 降低高温反向泄漏电流，提高高温运行时对热失控故障的可靠性
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
应用领域
- 便携式应用中的阻塞二极管
- 便携式应用中的升压二极管
- 便携式应用中的开关二极管
- 便携式应用中的反向保护二极管
