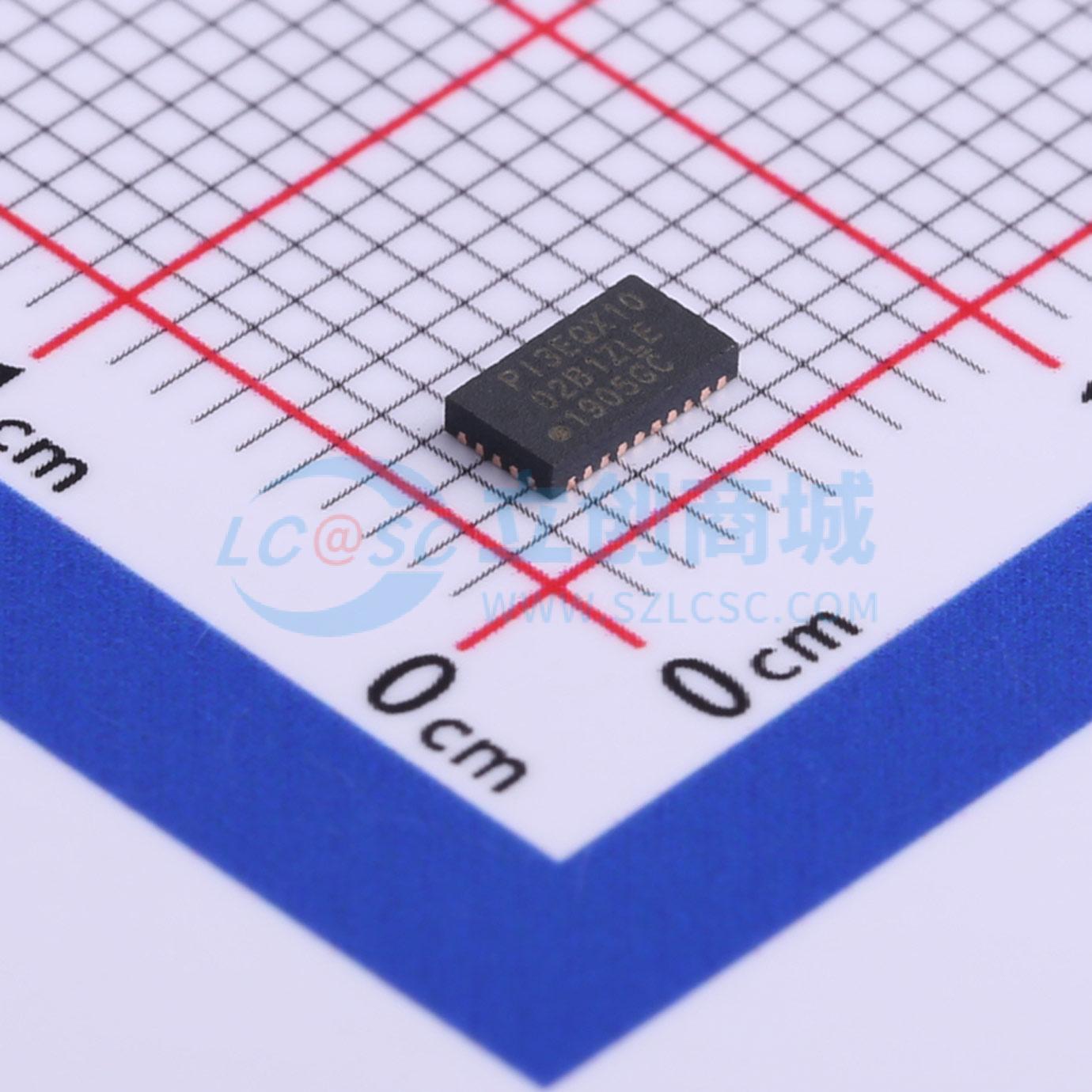

温馨提醒：图片仅供参考，商品以实物为准
PI3EQX1002B1ZLEX
1端口USB3.1 Gen-2 ReDriver
- 描述
- 低功耗，高性能10.0 Gbps USB3.1和USB3.0兼容1端口USB 3.1线性ReDriver。提供可编程均衡、线性摆幅和平坦增益，以优化各种物理介质上的性能。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3EQX1002B1ZLEX
- 商品编号
- C526706
- 商品封装
- WQFN-30-EP(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| USB协议版本 | USB 3.1；USB 3.0 | |
| 通道数 | 2 | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 130mA | |
| 静态电流 | 16mA |
商品概述
PI3EQX1002B1 是一款低功耗、高性能的 10.0 Gbps 单端口 USB 3.1 线性重驱动器，专为 USB 3.1 协议设计。该设备提供可编程均衡、线性摆幅和平坦增益，以通过减少符号间干扰来优化各种物理介质上的性能。PI3EQX1002B1 支持协议 ASIC 到交换结构之间、通过电缆或在用户平台上的其他远距离数据路径上扩展信号的两个 100Ω 差分 CML 数据 I/O。
集成的均衡电路提供了对重驱动器前信号完整性的灵活性。每个通道完全独立工作。通道的输入信号电平决定了输出是否激活。
PI3EQX1002B1 还包括自动接收器检测功能。如果相应通道的信号检测器空闲时间超过 7.3 毫秒，则接收器检测环路将再次激活。如果没有检测到负载，通道将进入拔出模式；或者由于不活动而返回低功耗模式（休眠模式）。
