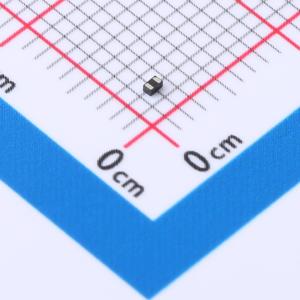

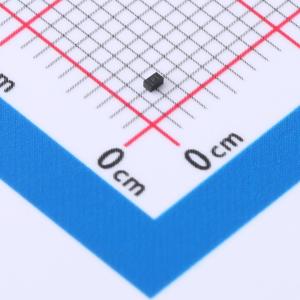

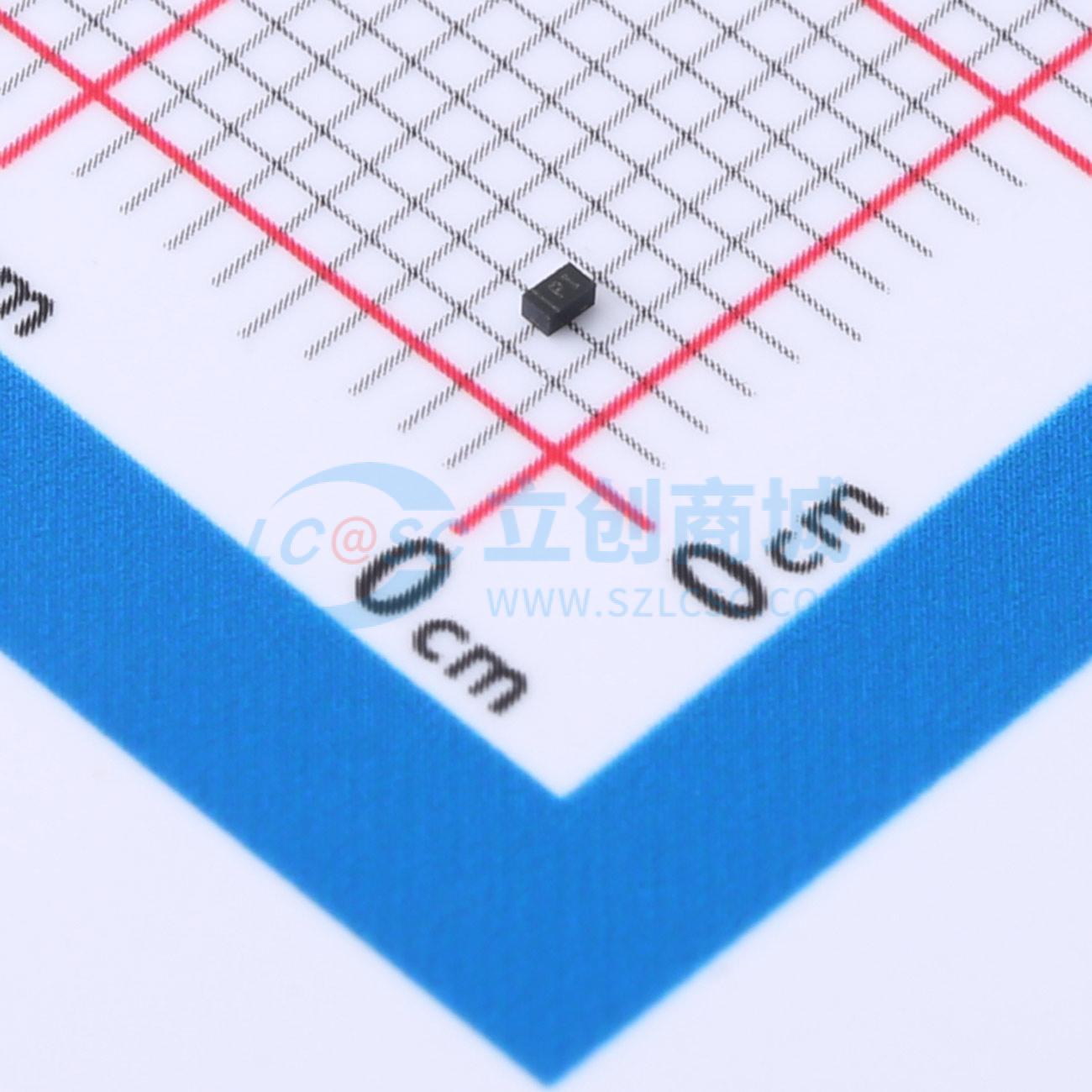

D8V0H1B2LP-7B
D8V0H1B2LP-7B
- 品牌名称
- DIODES(美台)
- 商品型号
- D8V0H1B2LP-7B
- 商品编号
- C526518
- 商品封装
- X1-DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.019333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 17.5V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 12V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 55pF |
商品概述
DIODES公司的D8V0H1B2LP是一款双向ESD保护器，兼具小尺寸和高ESD浪涌能力，用于保护电子系统的电源线、控制线或低速数据线。在瞬态条件下，其专利钳位功能可防止电源、控制或数据线上出现过压，保护下游元件。它能有效保护单线接口，抵御30kV静电放电（符合IEC61000 - 4 - 2标准）。
商品特性
- 小封装（1.00mm、0.60mm、0.50mm），节省电路板空间
- 符合IEC61000 - 4 - 2标准的ESD保护：空气放电±30kV，接触放电±30kV
- 单线路双向ESD保护
- 低钳位电压
- 高浪涌耐受性，8/20μs脉冲下IPP = 20A
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
-电源线保护-移动设备应用-触摸屏-小尺寸面板模块-控制信号线保护
