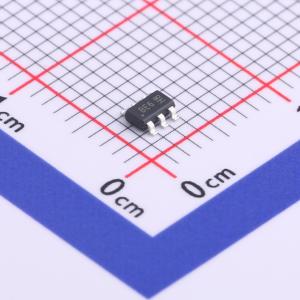

温馨提醒：图片仅供参考，商品以实物为准
DT2042-04TS-7
ESD 5.5V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）造成的损坏。低电容和高ESD浪涌能力的结合，使其非常适合用于高速端口，如USB 2.0、IEEE1004、HDMI、笔记本电脑和个人电脑、平板显示器、视频图形显示器、SIM卡端口等。
- 品牌名称
- DIODES(美台)
- 商品型号
- DT2042-04TS-7
- 商品编号
- C526601
- 商品封装
- TSOT-26
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 105W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.2pF |
商品概述
这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）造成的损坏。低电容和高ESD浪涌能力的结合，使其非常适合用于高速端口，如USB 2.0、IEEE1394、HDMI、笔记本电脑和个人电脑、平板显示器、视频图形显示器、SIM卡端口等。
商品特性
- 低钳位电压
- 在10A、100ns传输线脉冲（TLP）下典型值为9V
- 在10A、8μs/20μs下典型值为9V
- IEC 61000-4-2（ESD）：空气放电 - ±30kV，接触放电 - ±30kV
- IEC 61000-4-4（电快速瞬变脉冲群，EFT）：60A（5/50ns，输入/输出至Vss）
- 4通道ESD保护
- TLP动态电阻：0.25Ω
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- USB 2.0
- IEEE1394
- SIM卡端口
- 便携式电子设备
- 计算机及外围设备
