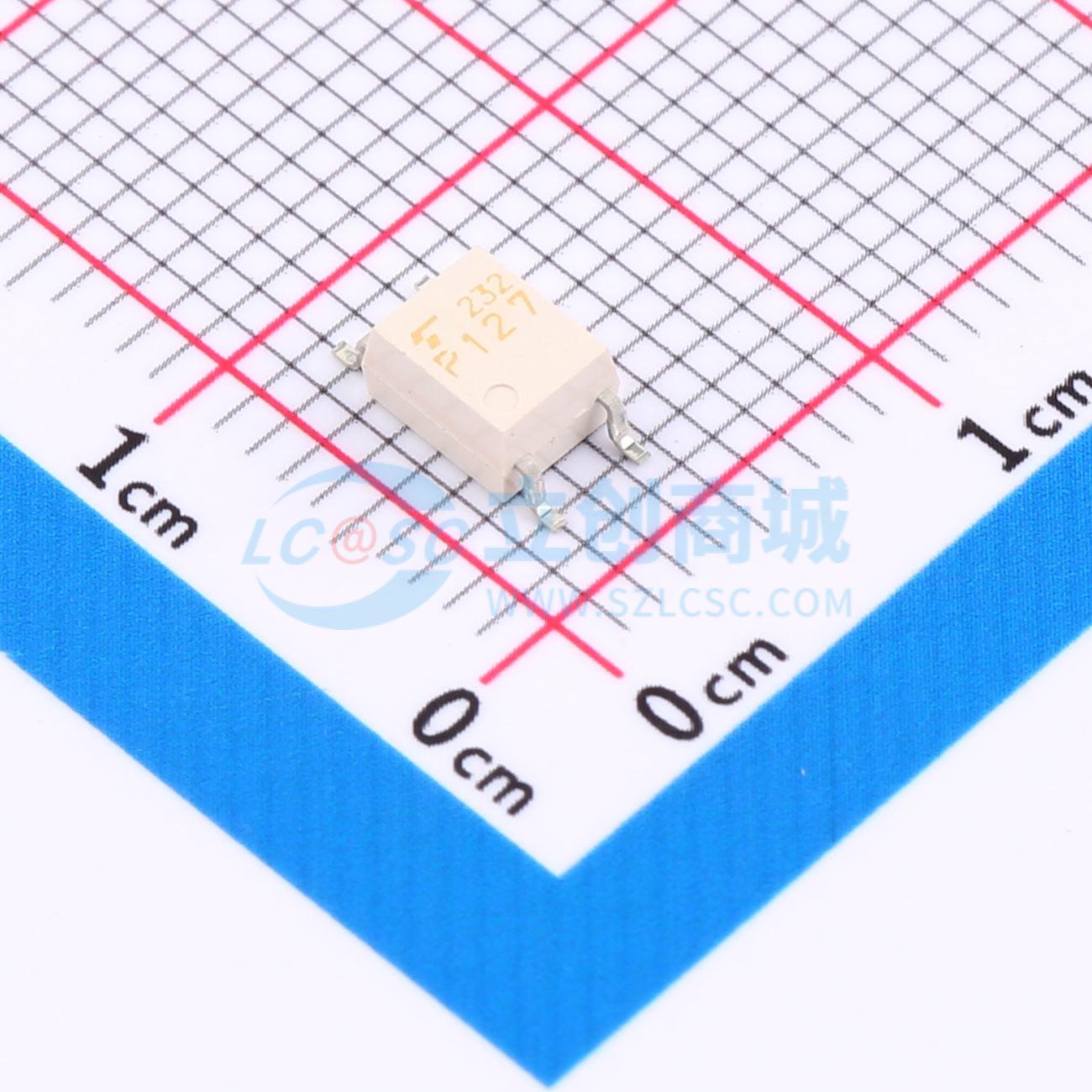

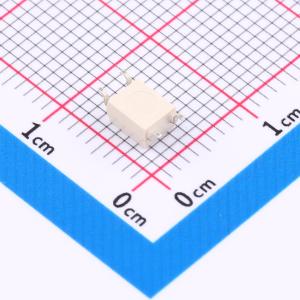

TLP127(TPL,U,F)
DC输入 隔离电压(rms):2500V 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 东芝小型扁平耦合器TLP127是一款小外形耦合器，适用于表面贴装组装。TLP127由一个砷化镓红外发光二极管和一个带集成基极 - 发射极电阻的达林顿光电晶体管光耦合而成，其VCEO为300V。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP127(TPL,U,F)
- 商品编号
- C5001
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 300V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 1.2V@100mA,10mA | |
| 上升时间(tr) | 40us@10mA,100Ω | |
| 下降时间 | 15us@10mA,100Ω | |
| 工作温度 | -55℃~+100℃ |
商品特性
- 低工作电压：5V
- 超低电容：0.8pF（典型值）
- 超低泄漏：nA级别
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 2引脚无铅封装
- 这些是无铅器件
- 响应时间通常 < 1 ns
应用领域
- 可编程控制器
- DC-输出模块
- 电信
