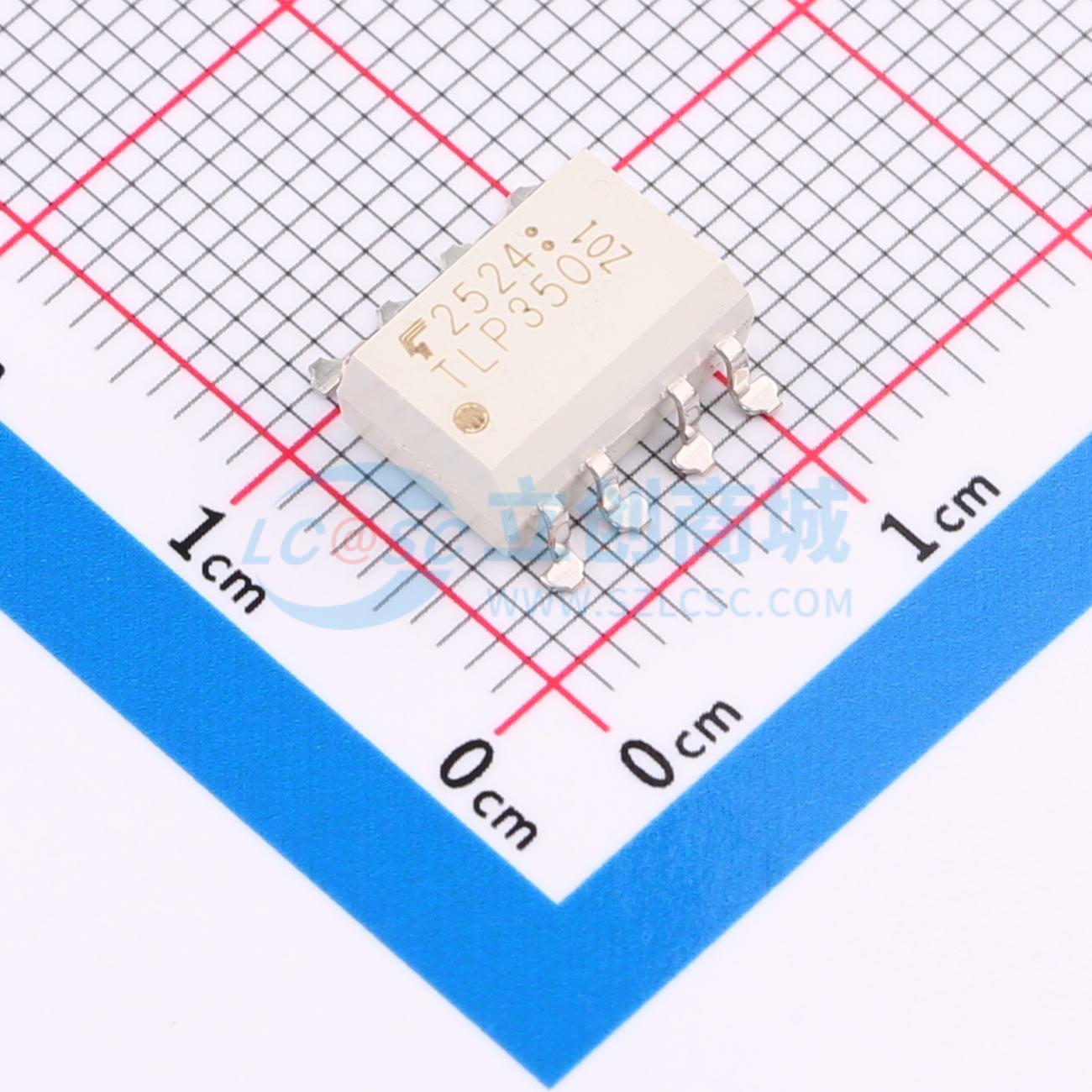

TLP350(TP1,F)
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用DIP8封装的光电耦合器，由砷化镓红外发光二极管 (LED) 与集成高增益、高速光电探测器IC芯片光耦合而成。它可在高达100℃的温度下保证性能和规格。内部有法拉第屏蔽，能保证±15kV/μs的共模瞬态抗扰度。具有图腾柱输出，可吸收和提供电流。适用于小容量至中等容量的IGBT和功率MOSFET栅极驱动。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP350(TP1,F)
- 商品编号
- C5003
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.783克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 15kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 2.5A | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+100℃ | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 8ns | |
| 上升时间(tr) | 15ns |
应用领域
- 工业逆变器
- 空调逆变器
- MOSFET栅极驱动器
- IGBT栅极驱动器
- 电磁炉和家用电器
