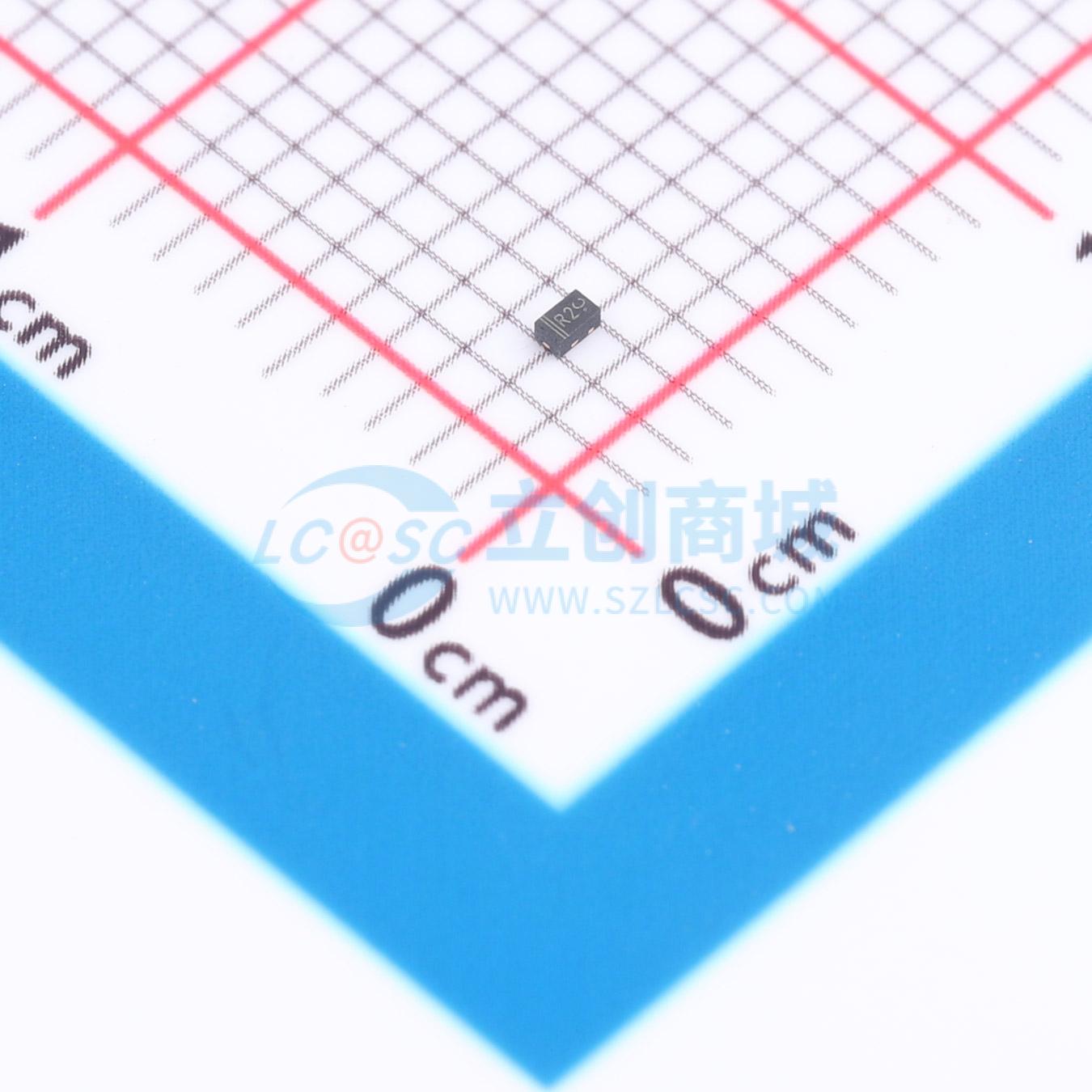

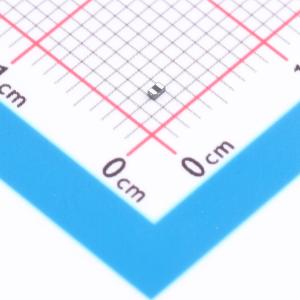

温馨提醒：图片仅供参考，商品以实物为准
SLESD8E7.0C
低电容双向静电放电保护二极管，适用于单信号线保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD8E7.0C
- 商品编号
- C51202437
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 8.2V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 104W | |
| 击穿电压(VBR) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 18pF |
商品概述
采用DFN1006（SOD882）无引脚超小型表面贴装器件（SMD）塑料封装的低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态损坏。
商品特性
- 单线路双向ESD保护
- 低工作电压：7.0V
- 低钳位电压：VC = 13V（8A时）
- 响应时间通常小于1ns
- 超低泄漏：纳安级别
- 符合IEC 61000 - 4 - 2标准；4级（ESD）
- 符合IEC 61000 - 4 - 5标准（浪涌）；脉冲峰值电流IPPM = 8A
应用领域
- 便携式电子设备
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 电源
