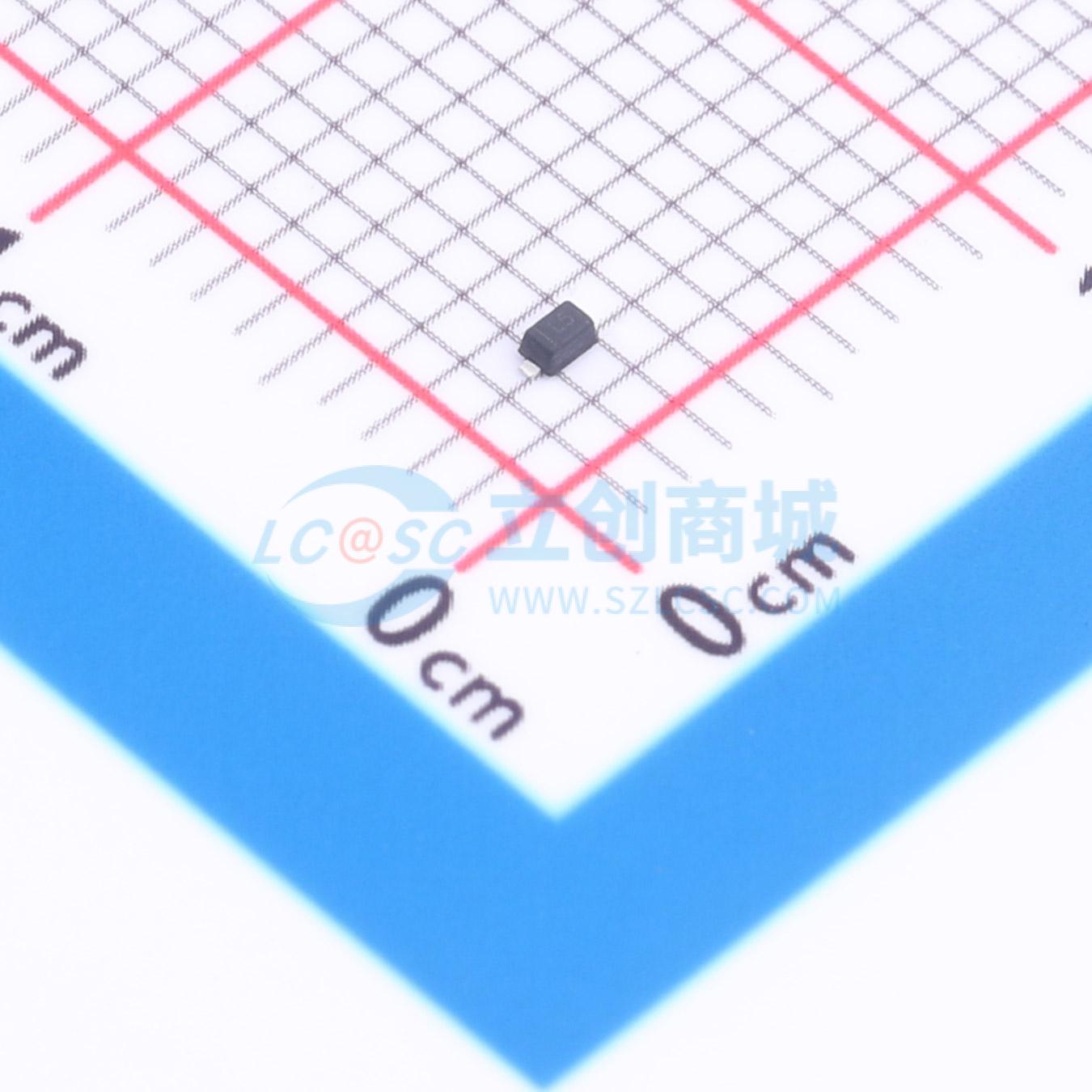

温馨提醒：图片仅供参考，商品以实物为准
SLESD5LL5.0C
超低电容双向静电放电保护二极管，适用于高速数据线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD5LL5.0C
- 商品编号
- C51202440
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0287克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压(VBR) | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
采用超小扁平引脚SOD523塑料封装的低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 超低电容0.3 pF（典型值）
- 反向关断电压：最大5V
- 低泄漏电流：纳安级别
- 响应时间通常小于1 ns
- IEC61000 - 4 - 2 4级ESD保护
应用领域
- 高速数据线
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
