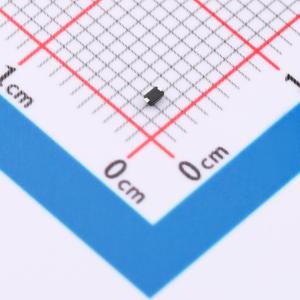

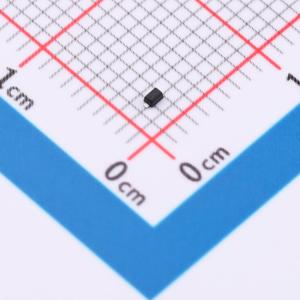

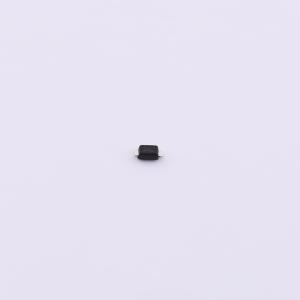

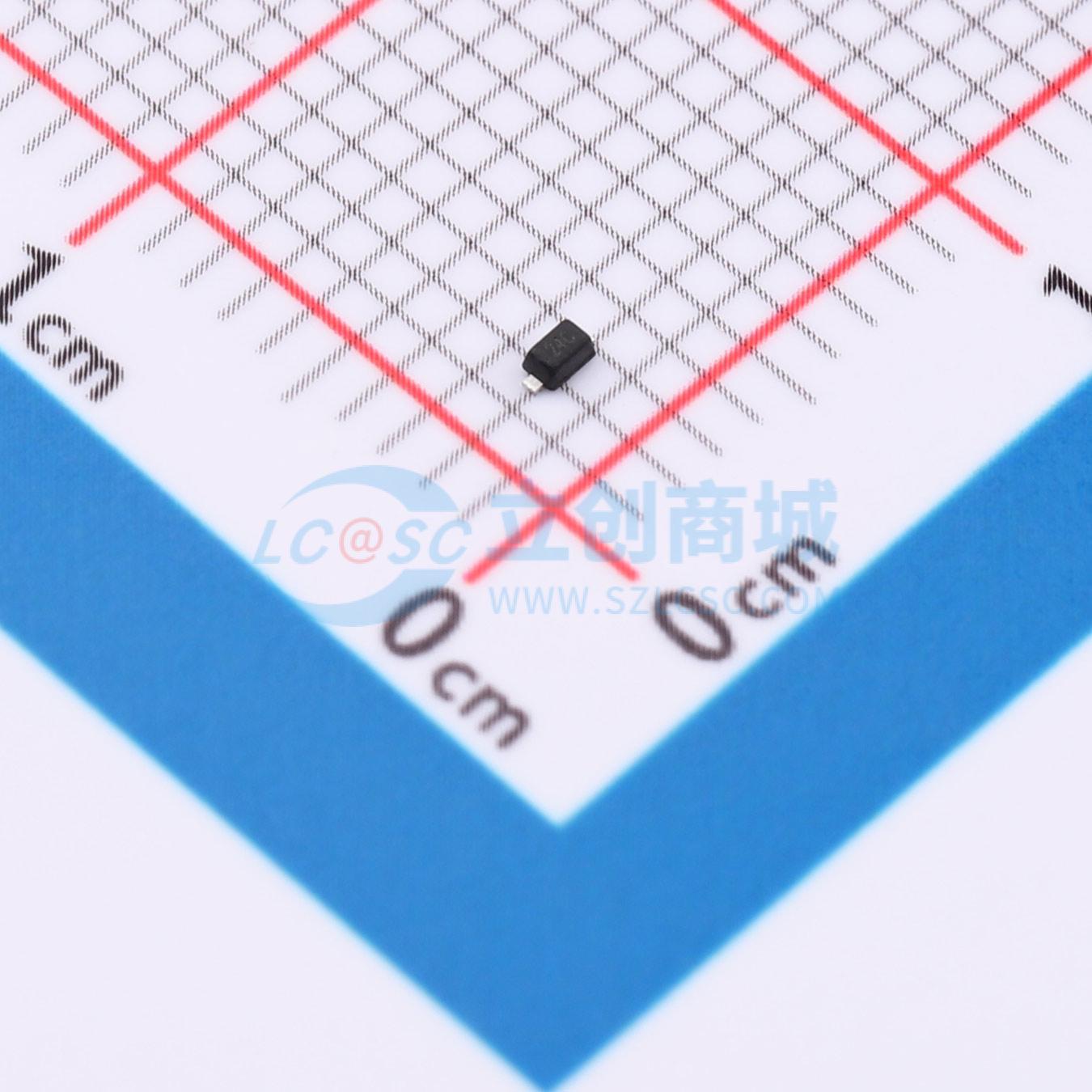

温馨提醒：图片仅供参考，商品以实物为准
SLESD5Z24CS
单线路双向ESD保护二极管，具备出色钳位能力、低泄漏和快速响应时间，适用于空间有限的设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD5Z24CS
- 商品编号
- C51202439
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压(VBR) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
SLESD5Z24CS旨在保护电压敏感组件免受ESD和瞬态电压事件的影响。其出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中理想的ESD保护器件。
商品特性
- 单线双向ESD保护
- 飞法级电容：Cj = 10pF (典型值)
- 响应时间典型值 < 1 ns
- 低钳位电压 VC = 40V
- 超低泄漏：nA级
- 符合IEC 61000-4-2标准第4级(ESD)
- 符合IEC 61000-4-5标准(浪涌)，IPPM = 4A
应用领域
- 手机
- 音频设备
- 便携设备
- 数码相机
- 电源
