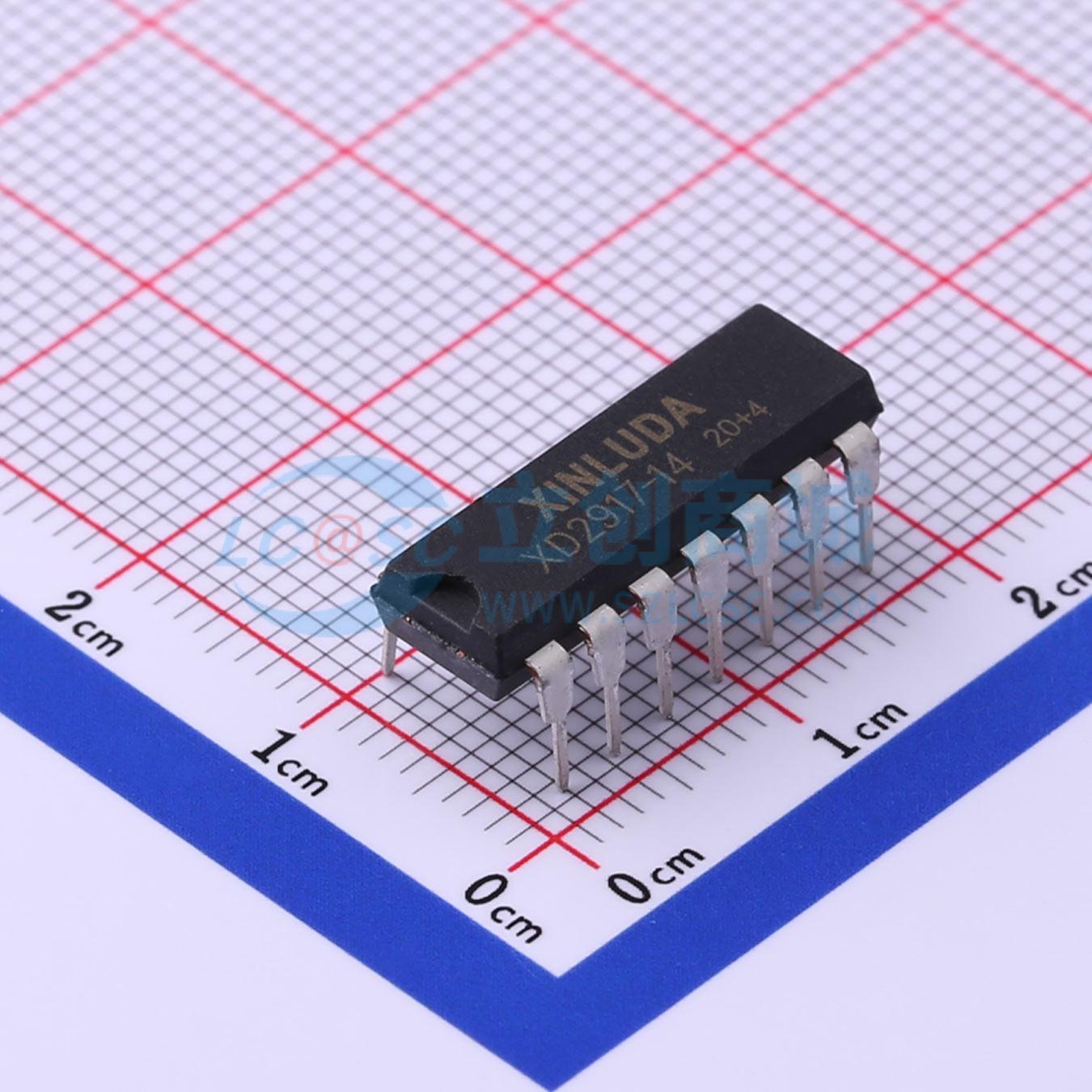

XD2917-14

XD2907和XD2917器件是单片频率到电压转换器，内置高增益运算放大器，当输入频率达到或超过选定速率时，可用于驱动继电器、灯或其他负载。转速计采用电荷泵技术，并提供频率倍增功能，以实现低纹波和全输入保护，有两种版本（8引脚XD2907和XD2917），其输出在零频率输入时摆动至地。

运算放大器与转速计完全兼容，其输出为浮动晶体管。这一特性允许负载接地或供电参考，最大可达50 mA。集电极可以高于VCC，但最大VCE为28 V。

提供的两种基本配置包括：一种是8引脚设备，具有接地参考的转速计输入和内部连接的转速计输出与运算放大器同相输入端。该版本非常适合单速或频率切换或全缓冲频率到电压转换应用。

更灵活的配置则提供差分转速计输入和未使用的运算放大器输入。使用这种版本时，转速计输入可以浮动，而运算放大器适用于转速计输出的有源滤波调理。

这两种配置都配备有跨接电源引线的有源并联稳压器。稳压器将电源钳位，使得在任何电源电压下都能通过合适的电阻实现稳定的频率到电压和频率到电流操作。

• 地参考型转速计输入可直接与变磁阻磁性拾音器接口
• 运算放大器具有浮动晶体管输出
• 50 mA 沉流或源流以操作继电器、螺线管、仪表或 LED
• 频率倍增以降低纹波
• 转速计内置迟滞，支持差分输入或地参考输入，线性度为 ±0.3%（典型值）
• 地参考型转速计完全受保护，防止因电压高于 VCC 或低于地电平而损坏
• 对于零频率输入，输出摆动至地电平
• 易于使用；VOUT = fIN x VCC x R1 x C1
• 芯片上的齐纳稳压器允许精确且稳定的频率到电压或电流转换（XD2917）

• 超速和低速检测
• 频率-电压转换（转速表）
• 速度计
• 断电停留计量器
• 手持式转速表
• 调速器
• 巡航控制
• 汽车门锁控制
• 离合器控制
• 喇叭控制
• 触摸或声音开关
