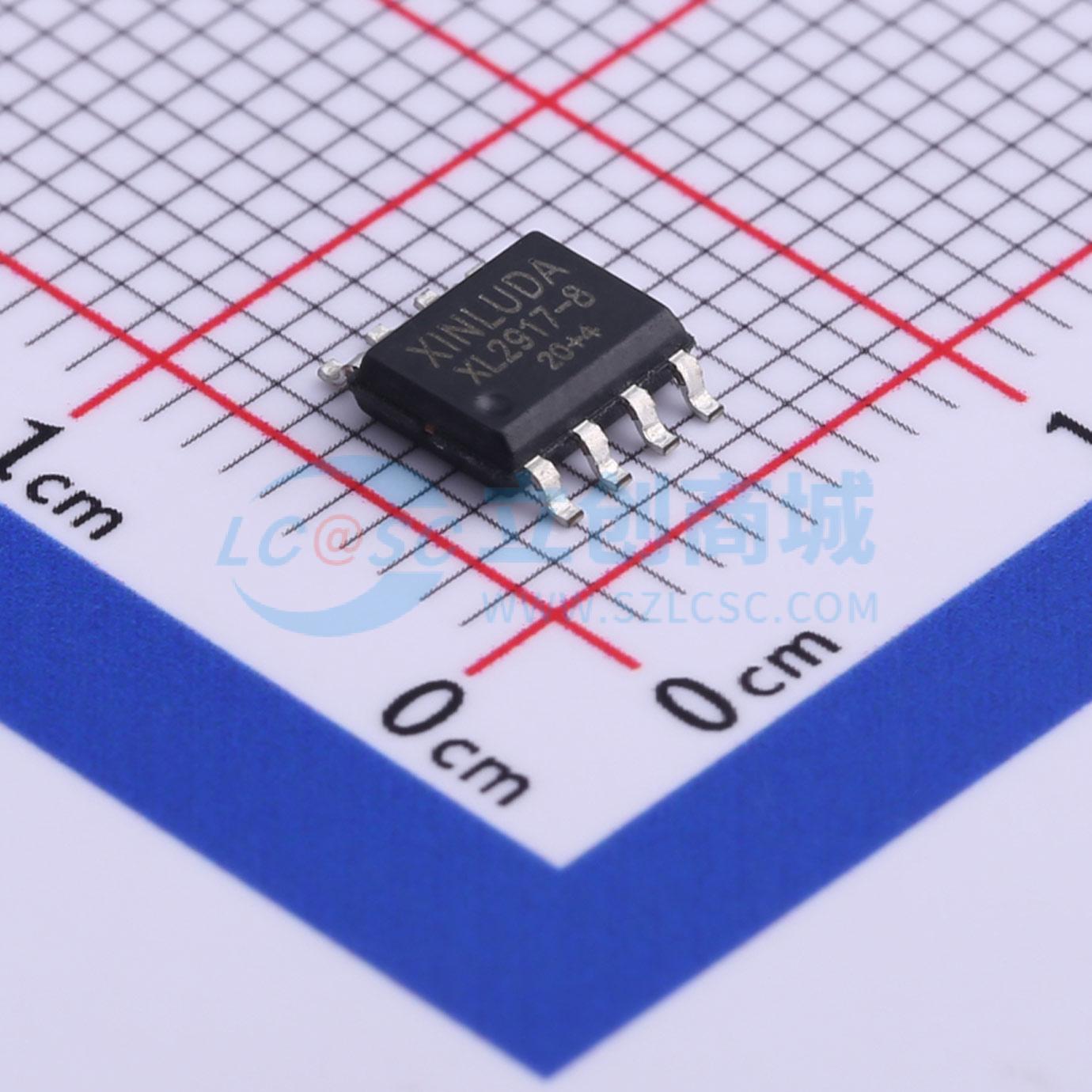

温馨提醒：图片仅供参考，商品以实物为准

XL2917-8

停产频率-电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单片频率电压转换器，带有高增益运算放大器，当输入频率达到或超过选定速率时，可操作继电器、灯或其他负载。转速计采用电荷泵技术，提供倍频功能以降低纹波，有两种版本（8引脚）提供全输入保护，零频率输入时输出摆幅至地。运算放大器与转速计完全兼容，输出为浮动晶体管，允许接地或电源参考负载，最大可达50 mA，集电极电压可高于VCC，最大VCE为28 V。两种基本配置包括：8引脚器件，具有接地参考转速计输入，转速计输出与运算放大器同相输入内部连接，适用于单速或频率切换或全缓冲频率电压转换应用；更通用的配置提供差分转速计输入和未连接的运算放大器输入，转速计输入可浮动，运算放大器适用于转速计输出的有源滤波器调节
品牌名称: XINLUDA(信路达)
商品型号: XL2917-8
商品编号: C521153
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

XD2907和XD2917器件是单片频率到电压转换器，内置高增益运算放大器，当输入频率达到或超过选定速率时，可以驱动继电器、灯或其他负载。转速计采用电荷泵技术，并提供频率倍增功能，以实现低纹波和全输入保护，有两种版本（8引脚的XD2907和XD2917），并且在零频率输入时输出摆动至地。

运算放大器与转速计完全兼容，其输出为浮动晶体管。这一特性允许负载接地或参考电源，最大可达50 mA。集电极可以高于VCC，最大VCE为28 V。

提供的两种基本配置包括：一种是8引脚设备，具有接地参考的转速计输入和内部连接的转速计输出与运算放大器同相输入。这种版本适用于单速或频率切换或全缓冲频率到电压转换应用。

更灵活的配置提供了差分转速计输入和未指定的运算放大器输入。在这种版本中，转速计输入可以浮动，运算放大器适合于转速计输出的有源滤波调理。

这两种配置都配备了跨接在电源引线上的有源并联稳压器。该稳压器将电源钳位，使得在任何电源电压下都能通过合适的电阻实现稳定的频率到电压和频率到电流操作。

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

￥ 0.00

近期成交4单
