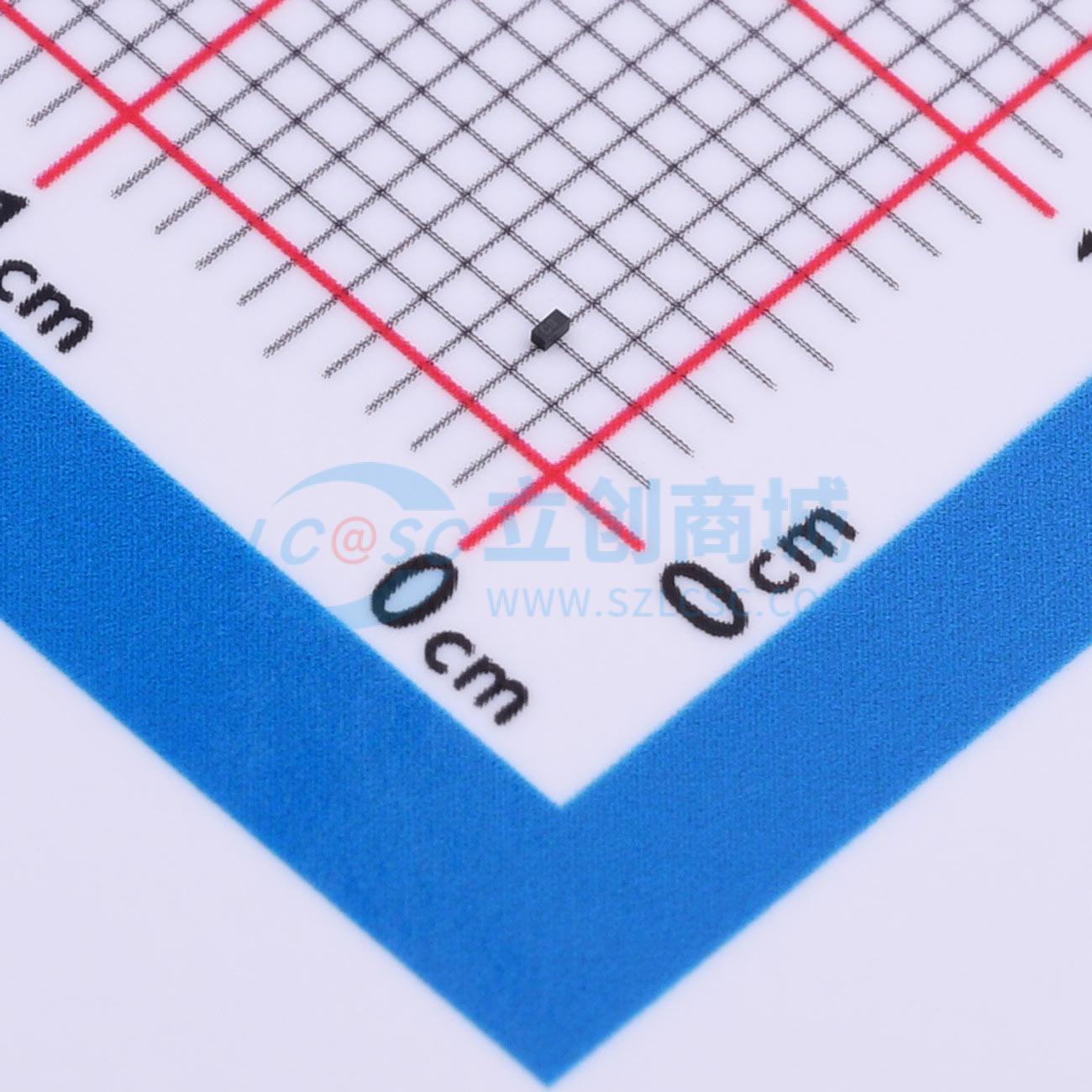

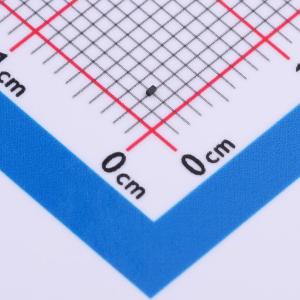

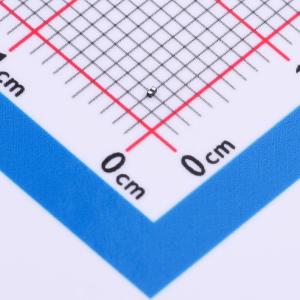

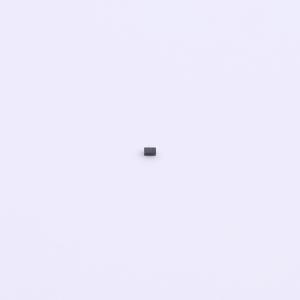

温馨提醒：图片仅供参考，商品以实物为准
H3V3U06BS
双向 3.3V 6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.3V深回扫snap-back超低电容超低钳位DFN0603-2L双向ESD防护器件，IPP_6A、VC_7V、0.35pF、ESD 18KV；常用于USB3.X/USB4.0/HDMI等高速通讯防护。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H3V3U06BS
- 商品编号
- C51139751
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 42W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品特性
- 低泄漏电流
- DFN0603-2L 表面贴装封装
- IEC 61000-4-2（静电放电空气放电）：±20kV
- IEC 61000-4-2（静电放电接触放电）：±18kV
- IEC 61000-4-5（8/20μs 雷击浪涌）：6A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器、数码相机
- 外设、音频播放器、工业设备
