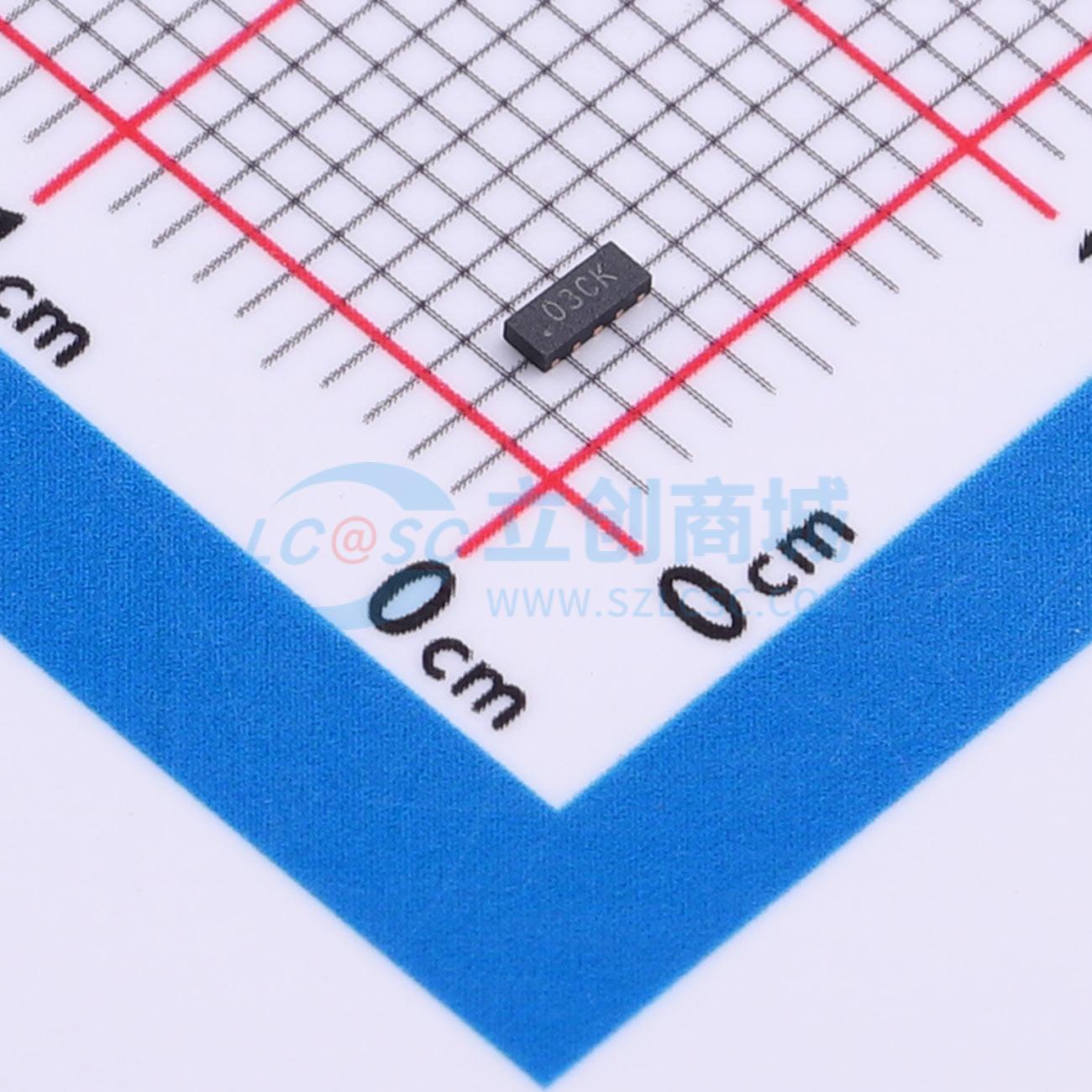

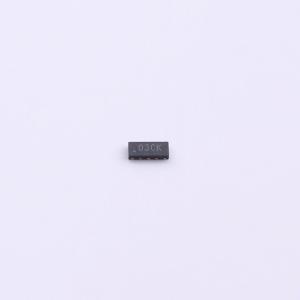

温馨提醒：图片仅供参考，商品以实物为准
H3V3U25BS
双向 3.3V 7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V深回扫snap-back超低电容超低钳位DFN2510-10L四通道ESD防护器件，IO to IO 为双向防护，IO to GND 为单向防护，IPP_7A、VC_5V、0.5pF、ESD 23KV；常用于USB3.X/USB4.0/DVI/HDMI/Serial ATA等高速通讯防护。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H3V3U25BS
- 商品编号
- C51139758
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3.6V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 低漏电流
- 低钳位电压
- IEC 61000-4-2（静电放电空气放电）：±20kV
- IEC 61000-4-2（静电放电接触放电）：±15kV
- IEC 61000-4-5（浪涌8/20μs）：7A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器、数码相机
- 外设、音频播放器、工业设备
