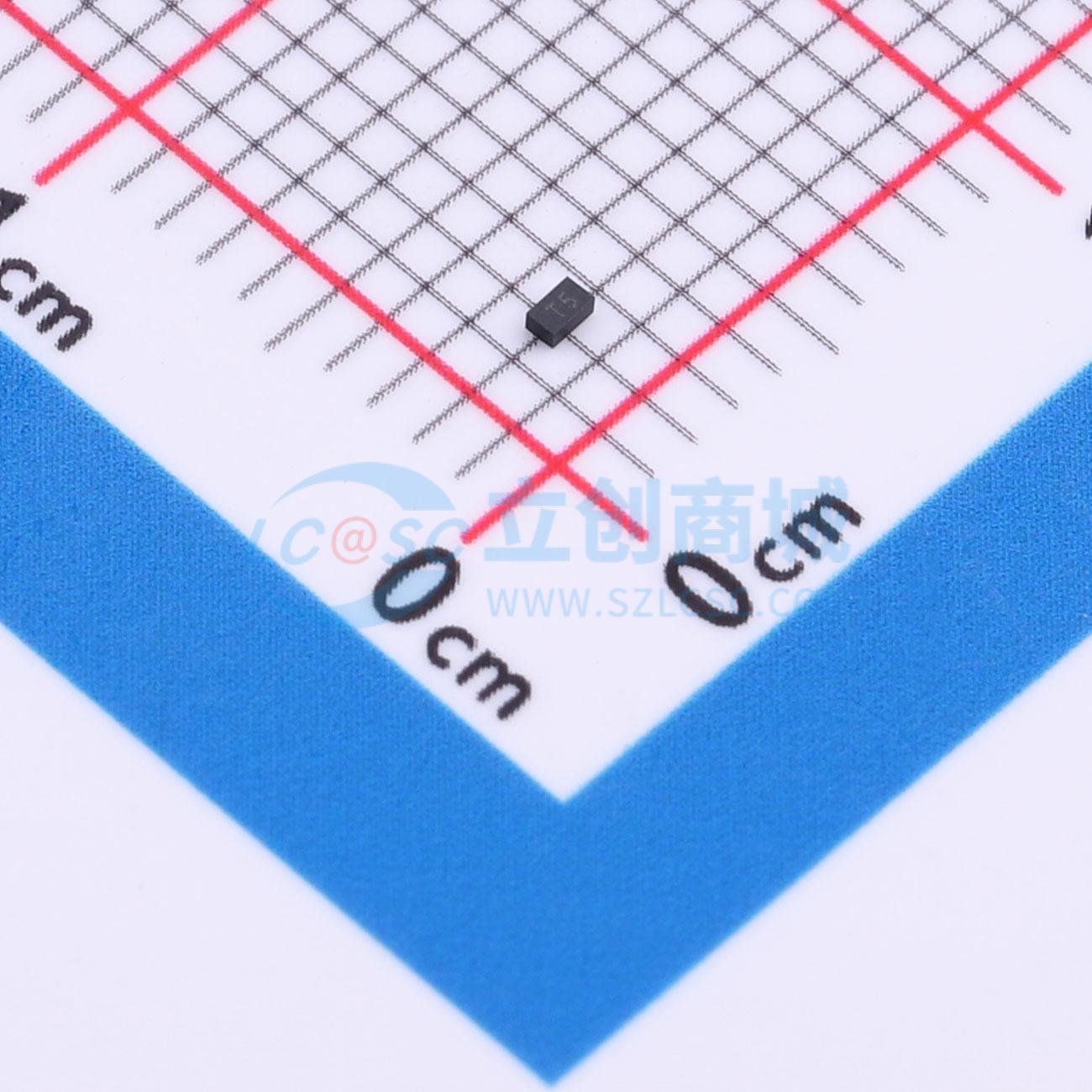

温馨提醒：图片仅供参考，商品以实物为准

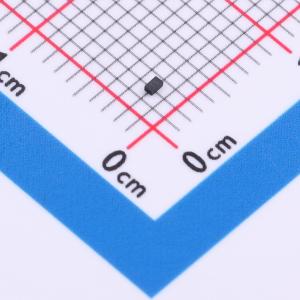

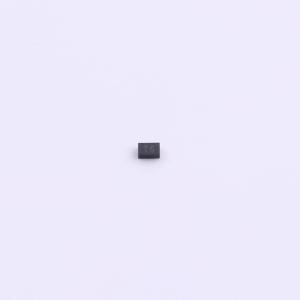

H5VU10BS
双向 5V 9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5V深回扫snap-back超低电容超低钳位DFN2510-10L双向四通道ESD防护器件，IPP_9A、VC_8V、0.45pF、ESD 23KV；常用于USB3.X/USB4.0/DVI/HDMI/Serial ATA等高速通讯防护。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H5VU10BS
- 商品编号
- C51139753
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 72W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品特性
- 低漏电流
- DFN0603-2L 表面贴装封装
- IEC 61000-4-2（静电放电空气放电）：±25kV
- IEC 61000-4-2（静电放电接触放电）：±23kV
- IEC 61000-4-5（雷电浪涌 8/20μs）：9A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器、数码相机
- 外设、音频播放器、工业设备
